KDT Dubbel Nesting lina baserad på KN-3710DE
Delta
Styrsystem:
INVT
Drivsystem:
2 × 244 m³/h
Vakuumkapacitet:
6st
Vakuumzoner:
3100 × 2150 × 100 mm
Effektivt arbetsområde:
12 kW (ISO-30 verktygsfäste)
Spindel:
10 vertikala borrar (10V)
Borrhuvud:
12 platser
Antal verktygsplatser (växlare):
1 st Ø 200 mm
Spånutsuganslutning (storlek & antal):
31,6 kW x 2
Total effekt:
4500 × 3350 × 2415 mm
Totalmått Yttermåt: (L × B × H)
X: 80, Y: 80, Z: 30 (m/min)
Max. förflyttningshastighet:
6,5 bar
Arbetstryck (Pneumatik):
4000kg
Vikt
Vakuumkammare / Styvt stativ
Maskinstativet är avspänningsglödgat för att säkerställa stabil och tillförlitlig drift. De specialanpassade vakuumvankarna/vakuumborden garanterar kraftfullare vakuumfixering.
Vakuumkammare / Styvt stativ
Maskinstativet är avspänningsglödgat för att säkerställa stabil och tillförlitlig drift. De specialanpassade vakuumvankarna/vakuumborden garanterar kraftfullare vakuumfixering.
Spindel
12 kW ISO30-spindel. Hög effekt, hög precision och lång livslängd.
Borrhuvud
10V borrhuvud (10 vertikala spindlar) för D-modellen. Högre tryck vid borrning säkerställer stabil borrning och exakt borrdjup för ett effektivt arbetsflöde.
Styrsystem
Delta buss-styrsystem. Intuitiv kontrollpanel, enkel hantering, snabb responstid och hög positioneringsnoggrannhet. Redo för fjärrstyrning, vilket underlättar underhåll och hantering. Inbyggd grafikmjukvara för snabb ritning och optimerad bansimulering.
Vakuumpump
Torrgående, luftkyld Becker-pump med en kapacitet på 244 m³/h, vilket säkerställer kraftigt vakuumsug och förhindrar att mindre arbetsstycken flyttar på sig. CNC-maskiner med stort bord utrustas med 2 st vakuumpumpar för att garantera ännu starkare vakuumsug.
Verktygsväxlare
Roterande ATC (automatisk verktygsväxlare) med 12 platser. Snabba verktygsbyten, hög precision och stabilitet.
Flyttbar kontrollpanel
Kontrollpanelen är flyttbar till valfri position för bekväm och smidig hantering.
Verktygsmätare
Hög precision vid verktygsmätning (automatisk kalibrering av verktygslängd).
Drivmekanism
X- och Y-axeln drivs med snedskurna kugghjul och kuggstång (helical gear & rack) för hög precision och stabil gång.
Transmissionsmekanism
Z-axeln drivs med kulskruv, vilket ger hög rörelseprecision och en kompakt konstruktion.
Servodrift
Utrustad med högpresterande servomotorer på 1,5 kW med hög effekt. Maximal hastighet upp till 80 m/min.
Importerat kablage
Importerat kablage av hög kvalitet garanterar stabil drift och lång livslängd.
Layout
Labeling
Ett lyftbord med skivmagasin och CNC styrd ettikettplacerare som märker alla delar som ska skäras ut.
Möjliga tillval

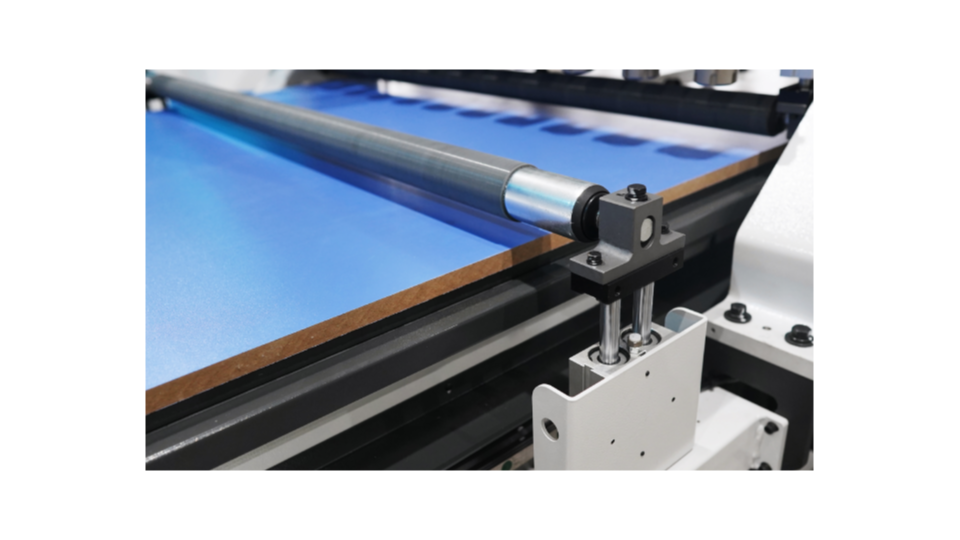

Nedhållarrulle
Säkerställer hög precision vid bearbetningen (genom att hålla materialet plant mot bordet).
Fullt automatiserad produktionslina baserad på KN-3710DE, konstruerad för höghastighetsfräsning av skivmaterial (pulpwood/plywood, möbelskivor, spånskivor, MDF), olika kompositmaterial och plaster, samt mjukt och hårt trä. Den används effektivt i både småskalig och storskalig produktion och kan integreras i helautomatiska produktionslinjer.
Maskinen är utrustad med ett modernt DELTA CNC-system (Taiwan). CNC-systemet har ett brett utbud av applikationsfunktioner. Det intuitiva gränssnittet gör det möjligt att snabbt utbilda företagets personal för programmering och arbete vid maskinen.
Påskjutare och bordsrengöring.
Automatisk inmatning med etikettskrivare.
Automatiskt utmatningsbord med transportband för färdiga detaljer.
Rullbanor som styr skivorna till höger eller vänster nesting maskin.
Det går bra att välja TPA istället.
Och självklart går denna lina att kombinera med fler maskiner, man kan t.ex. lägga till en borrmaskin och en kantlistmaskin. Allt efter ditt behov.
ABB eller KUKA robot finns som tillval.
