KDT CNC Balkbord - KN - 5516P
3250 x 1500 x 200 mm
Effektivt arbetsområde
244 m³/h
Vakuumkapacitet
INVT
Drivsystem
80 / 80 / 25 / 25 m/min samt 90°/s (för rotationsaxlarna B och C)
Max. förflyttningshastighet (X/Y/Z1/Z2/B/C)
12V + 8H + 1S (12 vertikala borrar, 8 horisontella borrar + 1 spårsåg)
Borrhuvud
TPA
Operativsystem / Styrsystem
HSK-F63
Spindelkona
12 kW
Spindeleffekt (standard)
Servo-driven roterande + linjär
Typ av verktygsväxlare (ATC)
22 platser i roterande ATC + 5 platser i linjär ATC
Antal platser i verktygsväxlare
6,5 bar
Arbetstryck (tryckluft)
4347 m³/h
Erforderlig spånutsugskapacitet
27,85 kW
Total anslutningseffekt
6500kg
Vikt
Bearbetningsenheter
Spindeln och borrlådan har uppgraderats med oberoende skruvstänger (kulskruvar). Deras rörelser stör inte varandra, vilket ger snabba övergångar mellan olika moment och hög produktionseffektivitet.
Bearbetningsenheter
Spindeln och borrlådan har uppgraderats med oberoende skruvstänger (kulskruvar). Deras rörelser stör inte varandra, vilket ger snabba övergångar mellan olika moment och hög produktionseffektivitet.
Spindel
Högprecisions 5-axligt huvud, utrustat med en 12 kW högpresterande vattenkyld motorledspindel.
Verktygsmagasin
Standardutrustad med servodrivet roterande verktygsmagasin med 22 platser + linjärt magasin med 5 platser.
Borrhuvud
Borrkonfiguration: 12 vertikala + 8 horisontella borrar + 1 spårsåg, vilket möjliggör effektiv borrning och spårfräsning.
Styrsystem
TPA-styrsystem med inbyggt grafiskt användargränssnitt.
TPA CAM-mjukvara
TPA-systemet levereras med inbyggd grafisk programmering som är kompatibel med 3-axlig och 4-axlig bearbetning, vilket ger en effektiv koppling till maskinen.
Balkbord (Pod & Rail)
6 st flyttbara konsoler/balkar utrustade med tyska Schmalz-sugkoppar. Tillåter fria kombinationer och flexibla konfigurationer för snabb in- och utmatning av arbetsstycken.
Spånutsugssystem
Damm och spån samlas upp och transporteras bort automatiskt.
Flexibelt servostyrt utsug
Intelligent och automatisk positionering av utsugskåpan baserat på spindelverktygets höjd och vinkel.
Laserpositionering
Laserpositionering för sugkoppar och balkar, vilket ger exakt placering och snabb ställtid.
Möjliga tillval

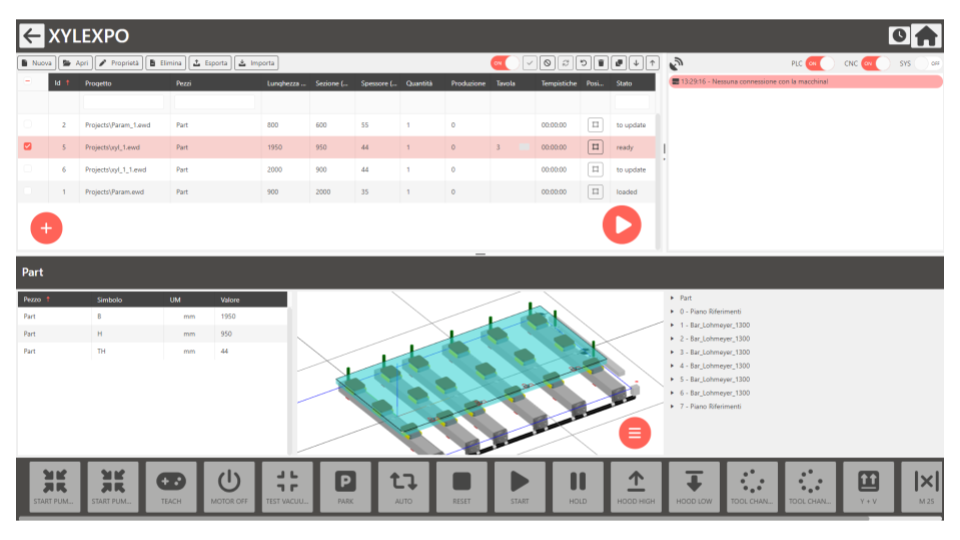

DDX Bearbetningsmjukvara
Programmering och simulering för simultan 5-axlig bearbetning, med optimerade verktygsbanor och effektiv maskinintegration.
KDT 5-axligt CNC-bearbetningscenter används flitigt för avancerade och komplexa bearbetningsprocesser i massivt trä, såsom nesting, fräsning, borrning och spårfräsning med mera. Maskinen är kompatibel med maskindata från olika typer av tredjepartsoptimeringsprogram och är mycket enkel att hantera.
2-fälts arbetsstationer Konstruerad med dubbla arbetsfält/stationer för pendelkörning. Växlingen mellan de två stationerna sker helt sömlöst, vilket ger enkel hantering och hög produktionseffektivitet.
6 st balkar (Pod & Rail-bord) Utrustad med tyska Schmalz-sugkoppar som möjliggör flexibla och mångsidiga kombinationer för snabb in- och utmatning samt uppspänning.
Verktygsväxlare (ATC) Roterande verktygsväxlare med 22 platser plus en linjär växlare med 5 platser. Klarar en stor variation av bearbetningsmoment med snabba och exakta verktygsbyten.
Borrhuvud (12H + 8H + 1S) Utrustad med 12 vertikala borrar, 8 horisontella borrar och 1 integrerad spårsåg för effektiv borrning och spårfräsning.
TPA styrsystem TPA-styrsystem med inbyggt grafiskt användargränssnitt för smidig programmering och drift.
