KDT CNC Nesting - KN-3710DE
Delta
Styrsystem:
INVT
Drivsystem:
2 × 244 m³/h
Vakuumkapacitet:
6st
Vakuumzoner:
3100 × 2150 × 100 mm
Effektivt arbetsområde:
12 kW (ISO-30 verktygsfäste)
Spindel:
10 vertikala borrar (10V)
Borrhuvud:
12 platser
Antal verktygsplatser (växlare):
1 st Ø 200 mm
Spånutsuganslutning (storlek & antal):
31,6 kW
Total effekt:
4500 × 3350 × 2415 mm
Totalmått Yttermåt: (L × B × H)
X: 80, Y: 80, Z: 30 (m/min)
Max. förflyttningshastighet:
6,5 bar
Arbetstryck (Pneumatik):
4000kg
Vikt
Vakuumkammare / Styvt stativ
Maskinstativet är avspänningsglödgat för att säkerställa stabil och tillförlitlig drift. De specialanpassade vakuumvankarna/vakuumborden garanterar kraftfullare vakuumfixering.
Vakuumkammare / Styvt stativ
Maskinstativet är avspänningsglödgat för att säkerställa stabil och tillförlitlig drift. De specialanpassade vakuumvankarna/vakuumborden garanterar kraftfullare vakuumfixering.
Spindel
12 kW ISO30-spindel. Hög effekt, hög precision och lång livslängd.
Borrhuvud
10V borrhuvud (10 vertikala spindlar) för D-modellen. Högre tryck vid borrning säkerställer stabil borrning och exakt borrdjup för ett effektivt arbetsflöde.
Styrsystem
Delta buss-styrsystem. Intuitiv kontrollpanel, enkel hantering, snabb responstid och hög positioneringsnoggrannhet. Redo för fjärrstyrning, vilket underlättar underhåll och hantering. Inbyggd grafikmjukvara för snabb ritning och optimerad bansimulering.
Vakuumpump
Torrgående, luftkyld Becker-pump med en kapacitet på 244 m³/h, vilket säkerställer kraftigt vakuumsug och förhindrar att mindre arbetsstycken flyttar på sig. CNC-maskiner med stort bord utrustas med 2 st vakuumpumpar för att garantera ännu starkare vakuumsug.
Verktygsväxlare
Roterande ATC (automatisk verktygsväxlare) med 12 platser. Snabba verktygsbyten, hög precision och stabilitet.
Flyttbar kontrollpanel
Kontrollpanelen är flyttbar till valfri position för bekväm och smidig hantering.
Verktygsmätare
Hög precision vid verktygsmätning (automatisk kalibrering av verktygslängd).
Drivmekanism
X- och Y-axeln drivs med snedskurna kugghjul och kuggstång (helical gear & rack) för hög precision och stabil gång.
Transmissionsmekanism
Z-axeln drivs med kulskruv, vilket ger hög rörelseprecision och en kompakt konstruktion.
Servodrift
Utrustad med högpresterande servomotorer på 1,5 kW med hög effekt. Maximal hastighet upp till 80 m/min.
Importerat kablage
Importerat kablage av hög kvalitet garanterar stabil drift och lång livslängd.
Layout
Möjliga tillval
Nedhållarrulle
Säkerställer hög precision vid bearbetningen (genom att hålla materialet plant mot bordet).

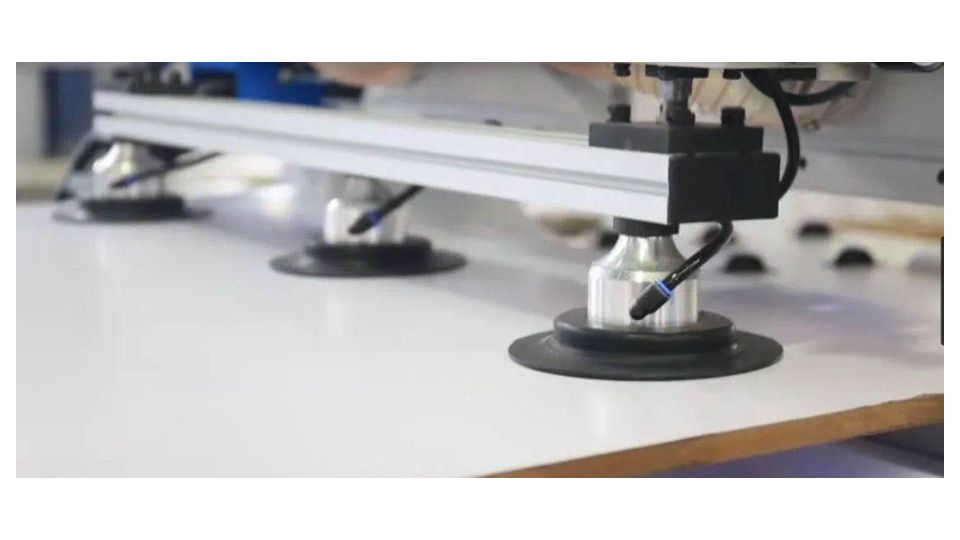

Automatisk inmatningsgripare
Automatisk inmatningsgripare (för maskinmodeller från ca 1,5 x 3,0 meter och uppåt).

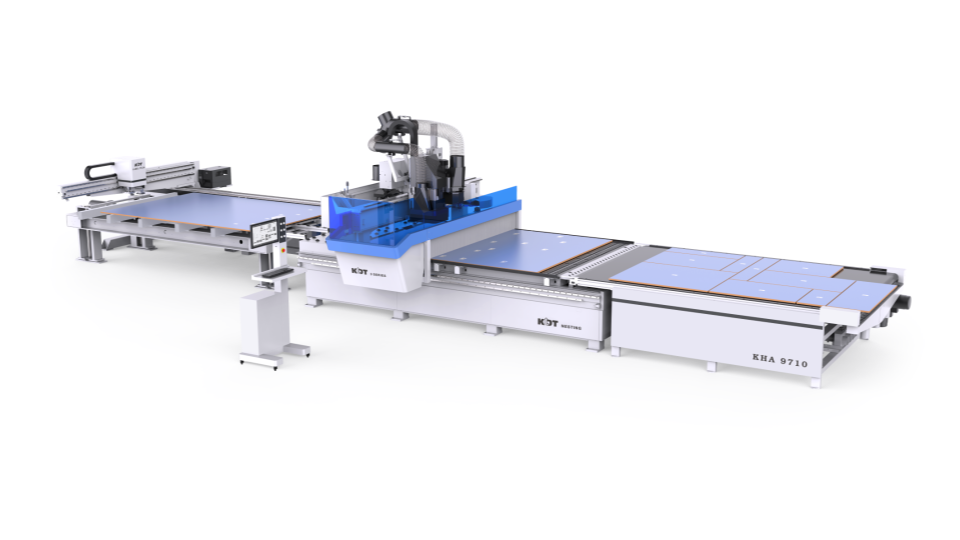

Enkel Nesting lina.
En label maskin med skiv-magasin och pusher, nesting samt utmatningsband för avlastning. Helt automatiserat.

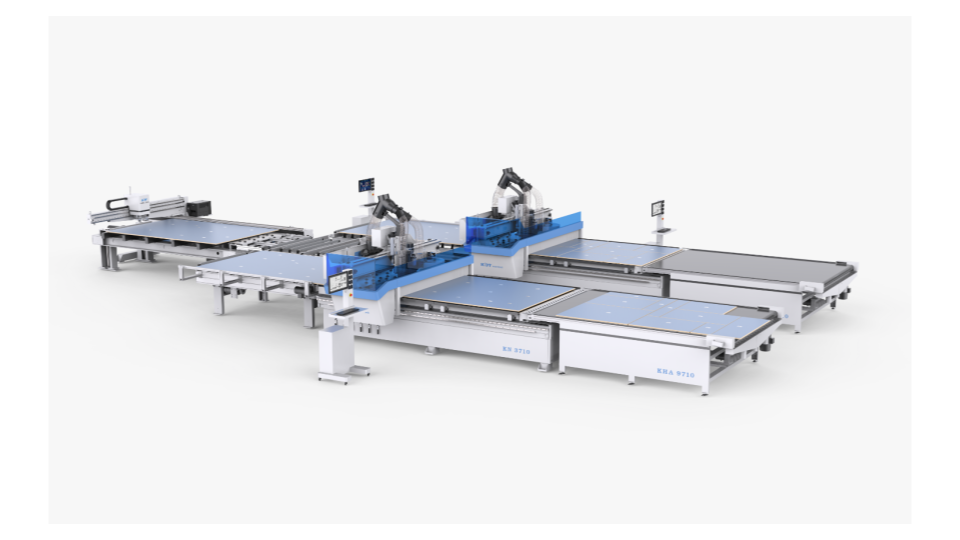

Dubbel nesting lina.
Med dubbla CNC maskiner och två utmatnings band för seriös massproduktion på relativt liten yta. Fullt möjligt att bygga ut mer och kombinera med till exempel CNC borrmaskin och kantlist maskin osv.
KN-3710DE
KDT CNC-maskiner är utvecklade med italiensk teknologi och används flitigt för nesting (optimering av skivmaterial), spårfräsning och borrning vid tillverkning av måttanpassade möbler. Maskinen är enkel att använda och kompatibel med olika typer av bearbetningsdata som genereras av optimeringsprogramvara från tredjepartsleverantörer.
ecoWarm-enhet: Underlättar och gör det smidigt att utföra felsökningar.
Robust stativ och hög precision: Garanterar stabil drift och långvarig prestanda.
Maximal körhastighet: Upp till X: 80 m/min, Y: 80 m/min, Z: 30 m/min.
Styrsystem: Delta busstyrsystem och industri-PC (IPC) ingår som standard.
Spindel: Standardutrustad med en 12 kW KDT-spindel.
