KDT CNC Balkbord - KN-6516C
5150 × 1500 × 200 mm
Effektivt arbetsområde
129 m³/h
Vakuumkapacitet
DELTA
Drivsystem
80 / 80 / 30 m/min
Max. förflyttningshastighet (X/Y/Z)
12V + 8H + 1S (12 vertikala, 8 horisontella, 1 spårsåg)
Borrblock
TPA
Operativsystem
HSD HSK-F63
Spindel
13,2 kW
Spindeleffekt (standard)
Servo-styrd roterande + linjär
Typ av verktygsväxlare (ATC)
16 roterande platser och 5 linjära platser
Antal verktygsplatser
2 zoner (fält)
Arbetsstationer
6,5 bar
Arbetstryck (tryckluft)
2660 m³/h
Spånutsugsvolym / Luftbehov
26,3 kW
Total effekt
6000kg
Vikt
Högteffektspindel:
HSD 13,2 kW
Högteffektspindel:
HSD 13,2 kW
Borrblock:
12V + 8H + 1S (12 vertikala borrar, 8 horisontella borrar, 1 spårsåg).
Styrsystem:
Italienskt T.P.A.-styrsystem.
Verktygsmagasin:
Servo-styrd roterande verktygsväxlare (ATC) med 16 platser som uppfyller kraven för en mängd olika bearbetningar.
Spånutsugssystem:
Automatiskt transportörburet dammuppsamlingssystem som förbättrar spånhanteringen och förenklar underhållet.
Balk- och vakuumbord (Pod & Rail):
6 st flyttbara balkar utrustade med tyska Schmalz-sugkoppar. Dessa kan kombineras fritt och justeras flexibelt för snabb i- och urlastning av arbetsstycken.

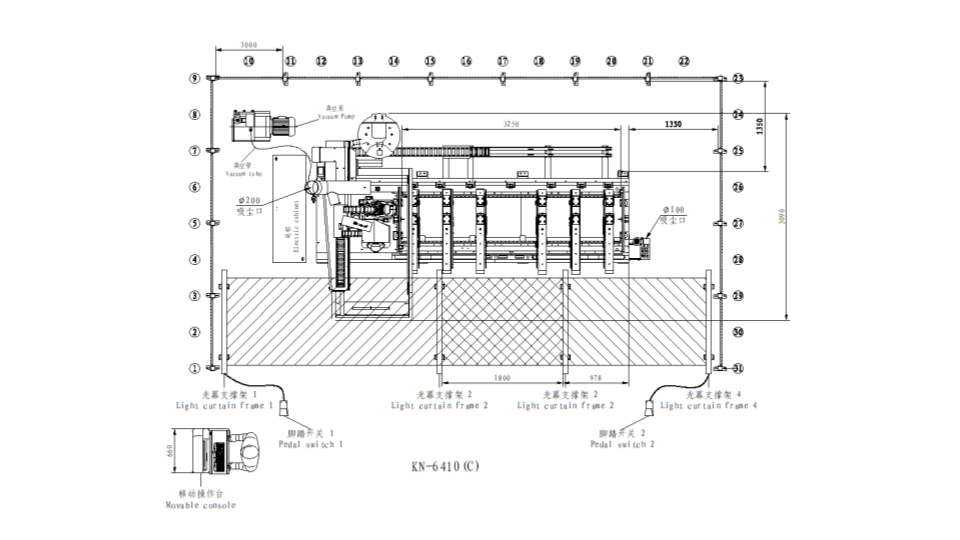

layout
Möjliga tillval
Skyddsstängsel och ljusridå:
Skyddsstängsel och ljusridåer används för att förhindra att operatörer kommer i närheten av maskinen när den är i drift.
KN-6516C
KDT högkvalitativa Pod & Rail CNC-bearbetningscenter har ett brett användningsområde för olika typer av bearbetningstekniker såsom nesting, fräsning, borrning och spårfräsning med mera. Maskinen är kompatibel med bearbetningsdata från externa optimeringsprogram (tredjepartsmjukvara) och är mycket enkel att använda.
Två arbetsstationer (fält): Möjliggör bearbetning av två arbetsstycken samtidigt, vilket ökar produktiviteten och förenklar arbetsflödet.
Skenbordsbalkar: Utrustad med 8 st Schmitz slanglösa balkar (Rail) med integrerat vakuumsystem för fastspänning av arbetsstycken.
Verktygsväxlare: Roterande medföljande verktygsväxlare (ATC) med 16 platser ger snabba och exakta verktygsbyten, vilket höjer effektiviteten.
