KDT CNC Balkbord - KN-6410C
3250 × 1250 × 200 mm
Effektivt arbetsområde
320 × 90 mm
Minsta dimension på arbetsstycke
129 m³/h
Vakuumkapacitet
80 / 75 / 30 m/min
Max. förflyttningshastighet (X/Y/Z)
12V + 8H + 1S (12 vertikala, 8 horisontella, 1 spårsåg)
Borrblock
TPA
Operativsystem
HSD HSK-F63
Spindel
13,2 kW
Spindeleffekt (standard)
Servo-styrd roterande
Typ av verktygsväxlare (ATC)
16 platser
Antal verktygsplatser
2 zoner (fält)
Arbetsstationer
6,5 bar
Arbetstryck (tryckluft)
2660 m³/h
Spånutsugsvolym / Luftbehov
25,3 kW
Total effekt
5000kg
Vikt
Högteffektspindel:
HSD 13,2 kW
Högteffektspindel:
HSD 13,2 kW
Borrblock:
12V + 8H + 1S (12 vertikala borrar, 8 horisontella borrar, 1 spårsåg).
Styrsystem:
Italienskt T.P.A.-styrsystem.
Verktygsmagasin:
Servo-styrd roterande verktygsväxlare (ATC) med 16 platser som uppfyller kraven för en mängd olika bearbetningar.
Spånutsugssystem:
Automatiskt transportörburet dammuppsamlingssystem som förbättrar spånhanteringen och förenklar underhållet.
Balk- och vakuumbord (Pod & Rail):
6 st flyttbara balkar utrustade med tyska Schmalz-sugkoppar. Dessa kan kombineras fritt och justeras flexibelt för snabb i- och urlastning av arbetsstycken.

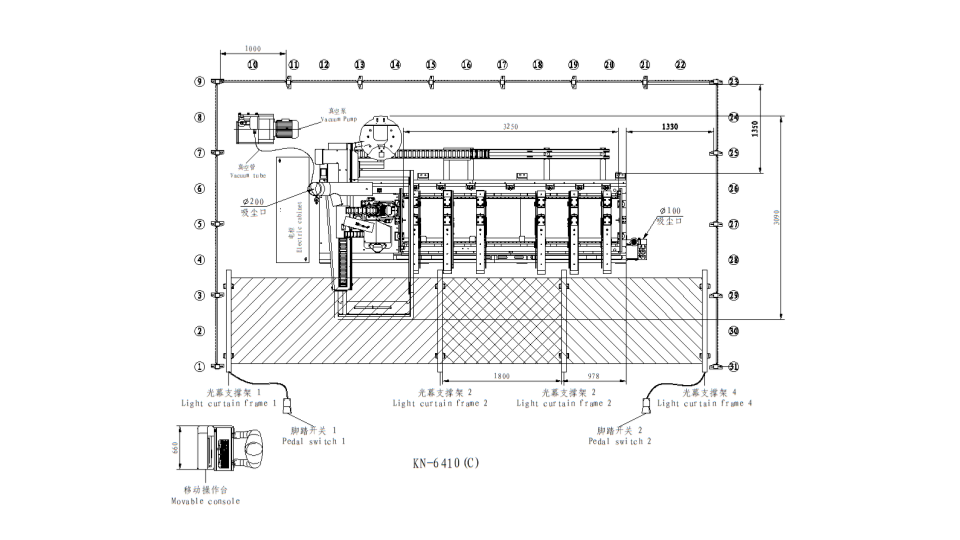

layout
Möjliga tillval
Skyddsstängsel och ljusridå:
Skyddsstängsel och ljusridåer används för att förhindra att operatörer kommer i närheten av maskinen när den är i drift.
KN-6410C
KDT högkvalitativa POD & Rail CNC-bearbetningscenter har ett brett användningsområde för olika typer av bearbetningstekniker såsom nesting, fräsning, borrning och spårfräsning med mera. Maskinen är kompatibel med bearbetningsdata från externa optimeringsprogram (tredjepartsmjukvara) och är mycket enkel att använda.
Två arbetsstationer (fält): Möjliggör bearbetning av två arbetsstycken samtidigt, vilket ökar produktiviteten och förenklar arbetsflödet.
Skenbordsbalkar: Utrustad med 6 st Schmitz slanglösa balkar (Rail) med integrerat vakuumsystem för fastspänning av arbetsstycken.
Verktygsväxlare: Roterande medföljande verktygsväxlare (ATC) med 16 platser ger snabba och exakta verktygsbyten, vilket höjer effektiviteten.
Borrblock: Utrustat med 12V + 8H + 1S (12 vertikala borrar, 8 horisontella borrar och 1 spårsåg) för högeffektiv borrning och spårfräsning.
