KDT Plattuppdelningssåg - KS-843HL
4280 × 4280 mm
Maximal sågdimension (L × B):
120mm
Maximal såghöjd / pakettjocklek:
38,5 kW
Total effekt:
18,5 kW (frekvensomvandlarstyrd)
Motoreffekt, huvudsåg:
2,2 kW
Motoreffekt, ritsåg:
3800 varv/min
Varvtal, huvudsågblad:
5300 varv/min
Varvtal, ritsågblad:
2 kW
Servomotoreffekt, sågvagn:
2 kW
Servomotoreffekt, materialmatare:
2 kW
Servomotoreffekt, materialmatare:
2 kW
Servomotor för extra inmatningsbalk (Twin Pusher):
150 m/min
Maximal returhastighet, sågvagn:
120 m/min
Maximal såghastighet:
95 m/min
Maximal matningshastighet:
Ø450 × Ø75 mm
Dimension, huvudsågblad:
Ø200 × Ø50 mm
Dimension, ritsågblad:
320 L/min
Luftförbrukning:
30 m/s
Lufthastighet som krävs vid utsug:
2,2 kW
Hydraulmotor, lyftplattform:
0,75 kW
Motoreffekt för förflyttning av lyftplattform:
4000 kg
Maximal lastkapacitet, lyftbord:
4000 × 2200 mm
Maximal skivdimension för lyftbord:
600 mm / 1300 mm (vid nedsänkning i golv/grop)
Stapelhöjd:
10 ton
Vikt:
Förstärkt maskinstativ
Ett förstärkt stativ som har spänningsavlastats (glödgats), slipats och formats i ett stycke. Det är extremt slitstarkt, motståndskraftigt mot deformation och garanterar en stabil gång.
Förstärkt maskinstativ
Ett förstärkt stativ som har spänningsavlastats (glödgats), slipats och formats i ett stycke. Det är extremt slitstarkt, motståndskraftigt mot deformation och garanterar en stabil gång.
Automatisk baksidematning
Utrustad med ett hydrauliskt lyftbord som höjer effektiviteten med 20 %, sparar på krafterna och minskar arbetskostnaderna.
Inskjutare med tjockleksmätning
Gitterpositionering (skalavläsning) säkerställer en exakt frammatning, med en minsta skivtjocklek på 8 mm.
Drivsystem för sågvagn
Servostyrd drift via kuggstång som garanterar en stabil och snabb förflyttning. Maximal returhastighet: 120 m/min.
Inmatningsenhet med griparmar
Griparnas matningsenhet drivs via en högprecisionsväxel och kuggstång.
Sidolinjering med dubbla rullar
Det kraftiga sidolinjeringssystemet med dubbla rullar gör linjeringen stabilare och positioneringen mer exakt.
Automatisk positionering av sågblad
Huvudsågbladet och ritsågbladet höjs och sänks helt oberoende av varandra. Huvudsågen anpassar automatiskt lyfthöjden baserat på sågbredden och skivtjockleken för att minimera tomgångstiden och höja effektiviteten.
Justering av ritsåg
Möjliggör parameterjustering av ritsågens position under pågående arbete, utan att maskinen behöver stoppas.
Snabbyte av sågblad (KDT-patent)
Sågbladet kan bytas ut snabbt och smidigt, vilket effektivt minskar ställtiden och underlättar för operatören.
Luftkuddebord
Arbetsborden är utrustade med pneumatiska kulor (luftkuddar) på ovansidan som skyddar skivorna från repor och gör det enkelt och smidigt att flytta materialet till bearbetningsområdet.
Luftkuddebord
Luftkuddebord som underlättar inmatningen av skivor och effektivt förhindrar repor på materialytan.
Snabbstartsanordning
Utrustad med en extra dragstång för kontinuerlig sågning direkt vid luftkuddebordet, vilket gör det smidigare och snabbare att starta sågcykeln.
Lågspänningskomponenter från internationella märken
Tillförlitliga komponenter med stark störningsresistens och mycket låg felfrekvens.
Egenutvecklat styrsystem
Utrustad med en robust industridator och KDT:s senaste programvara.
Inmatningsmekanism med dubbla tvärbalkar
Griparna och inmatningsbalkarna arbetar oberoende av varandra. Inmatning och sågning sker samtidigt, vilket minimerar väntetiden vid frammatning och höjer arbetseffektiviteten med 20 %.
Twin-Pusher-struktur (Dubbla inmatare)
De dubbla inskjutarna drivs oberoende men samarbetar tätt. Det gör det möjligt att kapa två skivor med helt olika mått samtidigt, vilket ökar sågeffektiviteten med 30 %.
Layout
Möjliga tillval
Luftkuddebord i stål
Ett robust och slitstarkt stålbord med en planhetstolerans på $\le\text{0,1 mm}$, vilket säkerställer exakt bearbetning av känsliga dekorpaneler.

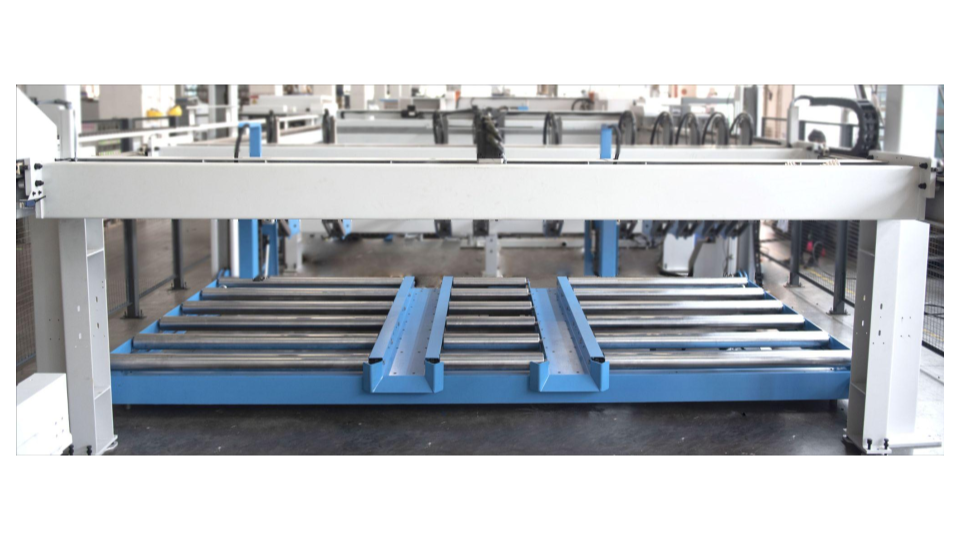

Längsgående rullbana / Längsgående rullar
Ansluts till inmatningsmagasin eller RGV (rälsburen vagn / Rail Guided Vehicle).
KS-843HL
Högkvalitativ paketsåg (formatsåg) med automatisk baksidematning och dubbla oberoende inmatningssystem (twin pusher) för precisionskapning av träbaserade skivor och andra material. Maskinen är enkel att integrera med optimeringsprogramvara (tillval) för att automatiskt optimera layouten och sköta den automatiska inmatningen, vilket ger maximalt materialutnyttjande och mycket hög sågeffektivitet.
Inmatningsmekanism med dubbla tvärbalkar: Griparna och inmatningsbalkarna arbetar oberoende av varandra. Inmatning och sågning sker samtidigt, vilket minimerar väntetiden vid frammatning och höjer arbetseffektiviteten med 20 %.
Twin-Pusher-struktur (Dubbla inmatare): De dubbla inskjutarna drivs oberoende men samarbetar tätt. Det gör det möjligt att kapa två skivor med helt olika mått samtidigt, vilket ökar sågeffektiviteten med 30 %.
Automatisk baksidematning: Utrustad med ett hydrauliskt lyftbord som höjer effektiviteten med 20 %, sparar på krafterna och minskar arbektorstnaderna.
Oberoende lyftsystem för sågblad: Huvudsågbladet och ritsågbladet har oberoende styrsystem för höjdjusteringen. Det justerar automatiskt lyfthöjden baserat på skivans tjocklek för att uppnå bästa möjliga sågresultat.
Kraftigt maskinstativ: Maskinstativet är konstruerat med en tung och robust struktur och bearbetat i en CNC-portalfräs för att uppnå precision enligt internationell standard.
Pneumatisk tryckbalk: Höj- och sänkningen av tryckbalken styrs pneumatiskt av en högprecisionscylinder med dubbla dragstänger för automatisk positionering under arbete. Lyfthöjden kan anpassas efter skivornas tjocklek, vilket minimerar tomgångsrörelser och förbättrar kapningskapaciteten.
Servodriven sågvagn (Extra snabb): Sågvagnen drivs av en servomotor via kuggstång, vilket ger en stabil och mycket snabb gång. Den känner automatiskt av sågbredden för att minimera tomgångstiden. Den maximala såghastigheten når upp till 120 m/min och returhastigheten hela 150 m/min.
Precisionsgriparmar: Materialmatningen styrs av en högprecisionsväxel och kuggstång, vilket ger en sågprecision på upp till 0,1 mm. Griparnas gummiklädda fingrar förhindrar effektivt att skivorna repas.
Luftkuddebord: Arbetsborden är utrustade med pneumatiska kulor (luftkuddar) på ovansidan som skyddar skivorna från repor och gör det enkelt och smidigt att flytta materialet till bearbetningsområdet.
Antal griparmar: 10 stycken på huvudbalken + 1 styck på den sekundära hjälpbalken.
PC-baserat styrsystem: Systemet har kompletta driftinstruktioner och felsökningsguider samt kan enkelt sammankopplas med en mängd olika externa programvaror och produktionssystem.
