KDT Kantlistmaskin - KE-268JSA
8–12 m/min (steglös hastighetsreglering, hastighet vid hörnrundning: 8 m/min)
Matningshastighet:
0,4–3 mm
Kantlistens tjocklek:
9–60 mm
Skivtjocklek:
Vid 9–30 mm tjocklek: min. storlek 90 × 120 mm (kantlistning långsida) Vid 30–60 mm tjocklek: min. storlek 90 × 200 mm (kantlistning långsida) Vid 9–30 mm tjocklek: min. skivmått för hörnrundning är 150 mm Vid 30–60 mm tjocklek: min. skivmått för hörnrundning är 300 mm
Skivstorlek:
90 × 120 mm
Minsta skivstorlek:
14,73 kW
Total effekt:
4230 (L) × 860 (B) × 1750 (H) mm
Totalmått:
φ 125 mm × 5
Anslutningsdiameter & antal för spånutsug:
5 860 m³/h
Luftvolym för spånutsug:
6 Bar
Lufttryck:
.
Vikt:
10-tums pekskärm
Utrustad med inställningar som automatiskt sätter maskinen i viloläge (varmhållning) när den är inaktiv. Detta sparar ström och minskar risken för att limmet koksar (karboniseras).
10-tums pekskärm
Utrustad med inställningar som automatiskt sätter maskinen i viloläge (varmhållning) när den är inaktiv. Detta sparar ström och minskar risken för att limmet koksar (karboniseras).
Positioneringssystem för tryckbalk
Möjliggör snabb justering av tryckbalkens höjd baserat på skivtjockleken, vilket minskar ställtiderna och ökar effektiviteten.
Förfräsenhet
Standardutrustad med diamantverktyg och dubbla motorer på 2,0 kW, vilket garanterar jämna kanter för en starkare limfog. Fräsbredd: ≥ 120 mm.
Förvärmningsenhet
Förvärmning förbättrar vidhäftningen. Denna enhet värmer omedelbart upp skivans kant vid kontakt, vilket ger lägre energiförbrukning och bättre kantlistkvalitet.
Övre smältenhet (Pre-melter)
Stödjer försmältning, automatisk matning av limgranulat och automatisk rengöring av limvalsen.
Pressenhet med 3 rullar
Pneumatiskt styrt presstryck som möjliggör enknapps-växling mellan två olika listtjocklekar.
Pneumatisk kapenhet
Kapmotorn stödjer pneumatisk vinkelomställning mellan 2° och 15°.
Automatiskt smörjsystem för kapenheten
Säkerställer smidig drift av kapenheten och förlänger komponenternas livslängd.
Pneumatisk finfräsenhet
Utrustad med slitstarka diamantverktyg och en kopieringsenhet som känner av och hoppar över gångjärnshål. Pneumatisk justering möjliggör enknapps-växling mellan två olika listtjocklekar.
Hörnrundningsenhet (Kopiering)
Utrustad med en hörnrundningsenhet med ett fräshuvud (singel-kopiering) för kantlistning av skivans alla fyra hörn.
Pneumatisk radiesickling
Standardutrustad med en kopieringsenhet som känner av och hoppar över gångjärnshål. Pneumatisk justering möjliggör enknapps-växling mellan två olika listtjocklekar, och systemet med rensblåsning och spånhuv garanterar ett utmärkt spånutsug.
Flexibel flatsickling
Avlägsnar kvarvarande limrester för ett bättre slutresultat på kantlistningen.
Polerenhet
Avlägsnar plastskägg på kantlisten samt limrester mellan listen och skivan, vilket ger en slätare och renare färdig kant.
Släppmedels- och rengöringsspridare
Släppmedlet förhindrar att överflödigt lim fastnar på skivans över- och undersida, vilket underlättar efterföljande rengöring, medan rengöringsspridaren tar bort limrester för att hålla skivytorna helt rena.
Layout
Möjliga tillval

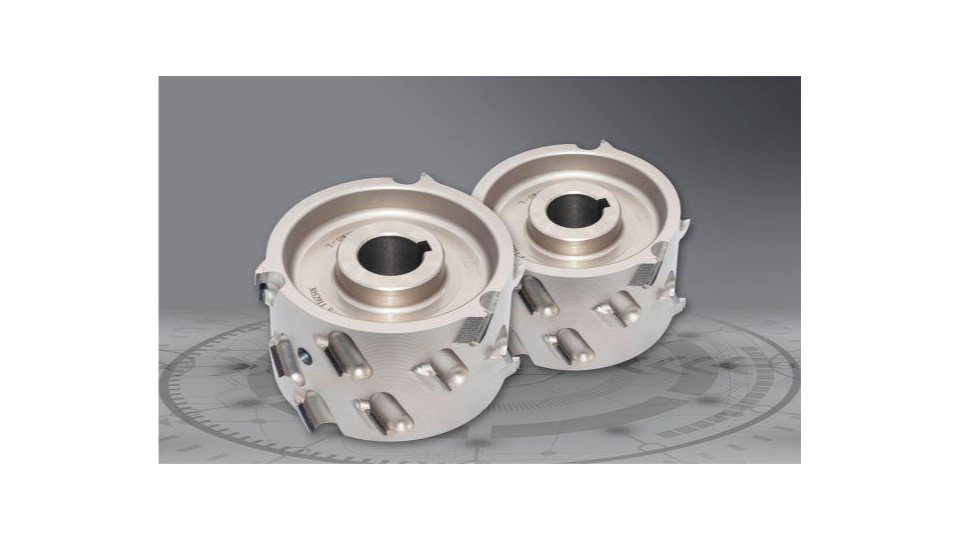

65 mm förfräsverktyg (65T)
Dubbla 65 mm förfräsverktyg eliminerar vågighet, flisning och ojämna kanter, vilket ger en helt slät yta för optimal limfog.
KE-268JSA
Hela maskinen uppfyller CE-standard och har en längd på endast 4 230 mm för ett kompakt och yteffektivt installationsmått.
Ovantrycksbalk med elektrisk höjdjustering reducerar ställtiden och ökar produktiviteten.
Förfräsenheten är standardutrustad med diamantverktyg och dubbla motorer på 2,0 kW.
Den övre EVA-smältenheten har funktioner för försmältning, automatisk matning av limgranulat och automatisk rengöring av limvalsen. Enheten stödjer även manuell rengöring av limbehållaren.
De pneumatiska press-, kap-, finfräs- och radiesicklingsenheterna stödjer enknapps-växling mellan två olika listtjocklekar.
Finfräs- och radiesicklingsenheterna är utrustade med en kopieringsenhet som känner av och hoppar över gångjärnshål för problemfri bearbetning av skivor med förborrade hål.
En integrerad hörnrundningsenhet med ett fräshuvud (singel-kopiering) ger perfekt kantlistning på skivans alla fyra hörn.
Maskinen är utrustad med en flexibel flatsickling.
