KDT Kantlistmaskin - KE-526GHT
22–30 m/min
Matningshastighet:
0,4–3 mm
Kantlistens tjocklek:
9–60 mm
Skivtjocklek:
≥ 100 mm
Skivlängd:
≥ 60 mm
Skivbredd:
100 × 60 mm
Minsta skivstorlek (kantlistning långsida):
33,83 kW
Total effekt:
11889 (L) × 1150 (B) × 1960 (H) mm
Totalmått:
φ 125 mm × 7
Anslutningsdiameter & antal för spånutsug:
6230 m³/h
Luftvolym för spånutsug:
6 Bar
Lufttryck:
6700kg
Vikt:
PC-baserat styrsystem
Systemet är enkelt att använda och hanterar redigering av bearbetningsprogram, larmrapporter, driftloggar samt underhållspåminnelser.
PC-baserat styrsystem
Systemet är enkelt att använda och hanterar redigering av bearbetningsprogram, larmrapporter, driftloggar samt underhållspåminnelser.
Datainsamlare (Data collector)
Laddar upp maskinstatus och bearbetningsdata samt tar emot körinstruktioner i realtid.
Ovantrycksbalk i stål med V-rem
Säkerställer en kraftig fastspänning och stabil genommatning av skivorna för högprecisionsbearbetning genom hela maskinen.
Förfräsenhet
Dubbla 40 mm fräsverktyg eliminerar vågigheter, flisning och ojämna kanter, vilket ger en helt slät yta för optimal limfog.
Dubbla limbehållare för tvåfärgat PUR-lim
Möjliggör snabba byten mellan olika limfärger.
Förvärmningsenhet
Förvärmer skivans kant för att förbättra limmets vidhäftningsförmåga.
Pressenhet med 7 rullar
Enheten är konstruerad för att minimera stötarna mot kantlisten och skivan, och har separat drivning för ett konstant tryck. Tryckrullarna är utrustade med limskrapor som håller dem rena från limrester, vilket underlättar det dagliga underhållet.
Övre smältenhet (Pre-melter)
Har snabb limdosering, snabbt byte av limbehållare, exakt övervakning av limnivån samt automatisk försmältning och matning av limgranulat (5 kg kapacitet). Detta ger en kontinuerlig limförsörjning och minskar behovet av manuell påfyllning.
Automatisk behållare för limgranulat
Rymmer upp till 12,5 kg limgranulat, vilket möjliggör snabb försmältning och automatisk limmatning.
Horisontell kapenhet
Kapar snabbt rent kantlisten i skivans fram- och bakkant.
Grovfräsenhet + automatiskt positionerande finfräsenhet
Fräser bort överflödig kantlist på skivans ovansida och undersida så att listen ligger helt i linje med kanten.
Höghastighets rörlig hörnrundningsenhet (Postforming/Kopiering)
Dubbla fräsverktyg växlar automatiskt beroende på kantlistens tjocklek, vilket ger hög effektivitet och stabil prestanda.
Automatiskt positionerande radiesickling
Tar bort verktygsmärken (fräsränder) från finfräsningen för att säkerställa att kantlistens yta blir helt slät.
Flexibel flatsickling
Avlägsnar lösa listrester och limfogslinjer för att garantera bästa möjliga kvalitet på kantlistningen.
Dubbla oscillerande polerenheter
De dubbla enheterna rengör de färdiga skivorna med fram- och återgående bomullshjul, vilket lämnar skivans ytor helt släta och rena.
Servostyrd horisontell och vertikal spårfräsenhet
Växlar fritt och automatiskt mellan vertikal och horisontell spårfräsning.
Släppmedels- och rengöringsspridare
Sprutar släppmedel på skivans över- och undersida för att förhindra att överflödigt lim fastnar, samt sprutar rengöringsvätska som hjälper polerenheten att ta bort limrester och smuts.
Elektrisk smörjpump
Smörjer automatiskt styrskenorna baserat på maskinens drifttid, helt utan manuell hantering.
Layout
Möjliga tillval
Hjälpinmatare + kedjeinmatare (Inmatningsenhet)
Ansluts till inmatningssidan på en konventionell kantlistmaskin för att skapa en automatiserad kantlistlinje tillsammans med automatiska transportörer.

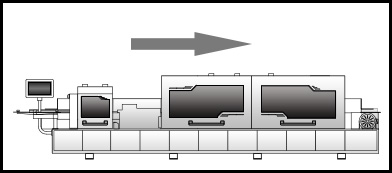

Omvänd matningsriktning (Vänstermaskin)
Matar skivorna från vänster till höger (omvänd standardriktning).

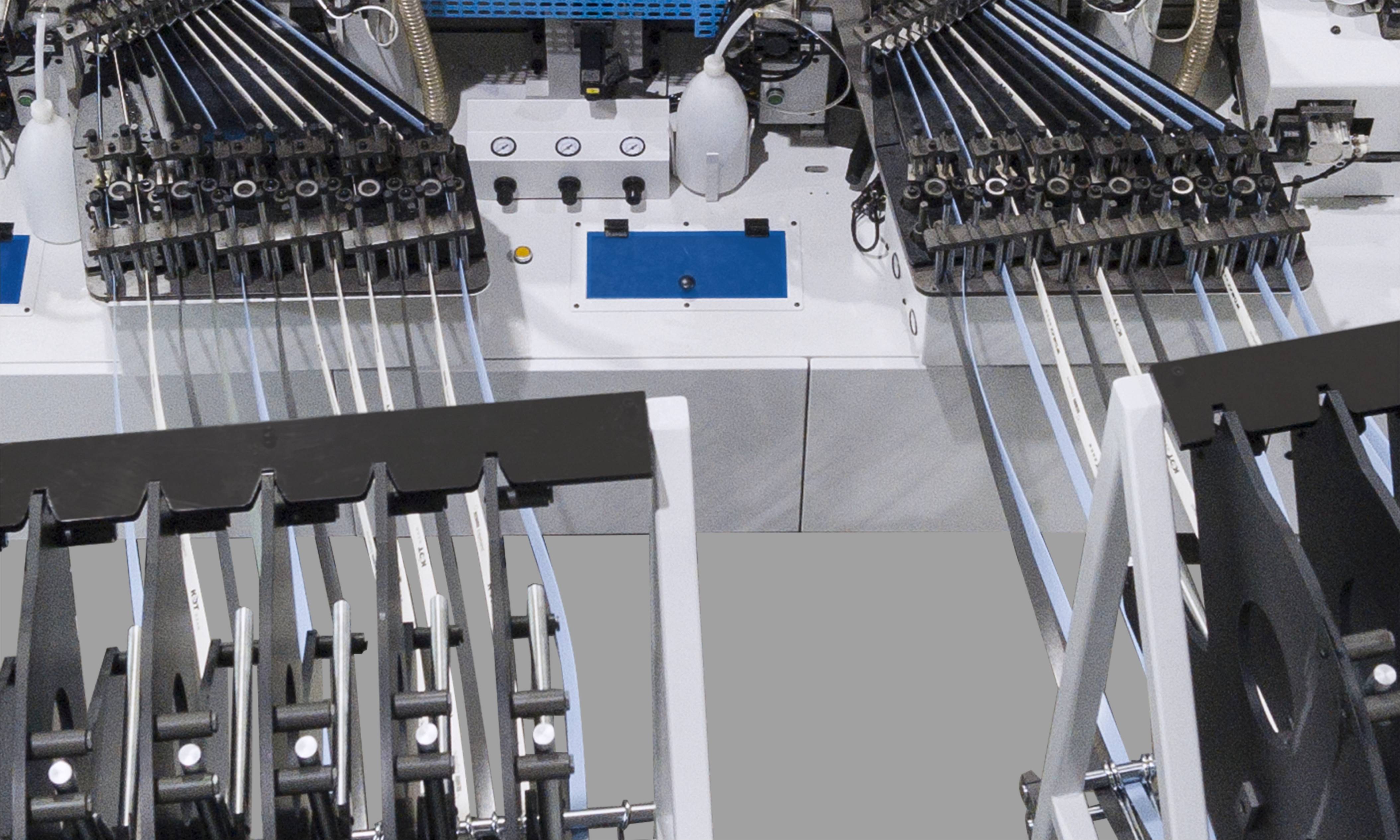

12-kanalers servostyrt kantlistmagasin
Dubbla 12-kanalers servostyrda kantlistmagasin möjliggör snabba byten mellan en mängd olika listfärger. Den exakta servostyrda listmatningen minimerar listspill och sänker kostnaderna, medan ett inbyggt listlarm automatiskt varnar operatören när kantlisten är slut.

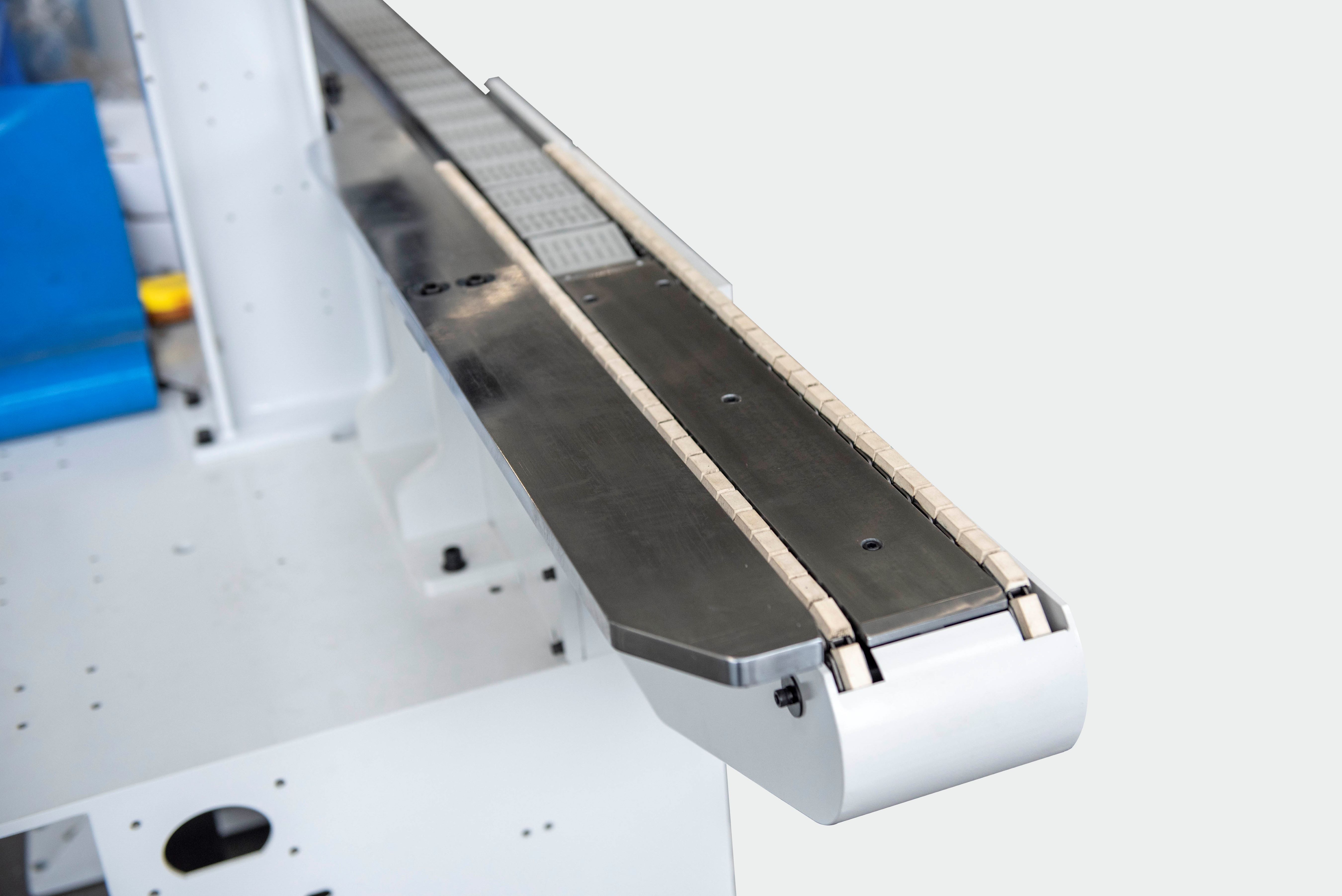

Kedjedriven utmatningsenhet
Ansluts till utmatningssidan på en konventionell kantlistmaskin för att skapa en automatiserad kantlistlinje tillsammans med automatiska transportörer.
KE-526GHT Intelligent höghastighetskantlistmaskin för tunga skåpsluckor – det självklara valet för exklusiv, måttanpassad möbeltillverkning. Maskinen är utrustad med positionerande inmatningslinjal, förfräsning, dubbla limbehållare för tvåfärgats PUR-lim + övre smältenhet, dubbla 12-kanalers servostyrda kantlistmagasin, dubbla automatiskt positionerande pressenheter med 7 rullar, horisontell kapenhet, grovfräsning, automatiskt positionerande finfräsning, höghastighets rörlig hörnrundning, automatiskt positionerande radiesickling, flatsickling, dubbla oscillerande polerenheter samt servostyrd horisontell och vertikal spårfräsning.
Utrustad med ett högprecisions tungt maskinstativ och en matningshastighet på upp till 30 m/min.
Den robusta ovantrycksbalken i stål med V-rem säkerställer ett jämnt tryck över hela skivan för en stabil genommatning.
Dubbla 6-kanalers (12-kanaler som tillval) servostyrda kantlistmagasin möjliggör automatiskt byte av kantlist.
Pressenheten med 7 rullar har separat drivning vilket ger ett konstant tryck och en tillförlitlig limfog.
Den horisontella kapenheten klarar ett skivavstånd på ned till 450 mm.
Den höghastighets rörliga hörnrundningsenheten har dubbla fräsverktyg som fritt kan växlas beroende på kantlistens tjocklek.
Staplade kopierhjul för fräsning och sickling minskar de mekaniska stötarna mot skivan, vilket garanterar optimal kantlistkvalitet.
Den kraftfulla matningsmotorn på 9,2 kW är utrustad med automatisk smörjning.
Komponenter från välkända märken garanterar hög tillförlitlighet, utmärkt störningsresistens och låg felmarginal.
Dubbla rullbanor säkerställer en stabil inmatning av skivorna.
