KDT CNC Borrmaskin - KD-610XHZ
140 m/min
Maxhastighet X/A-axel:
90 m/min
Maxhastighet Y-axel:
50 m/min
Maxhastighet Z-axel:
75 m/min
Maxhastighet B-axel:
30 m/min
Maxhastighet C-axel:
Övre: 13 (V) + 10 (H); Nedre: 9 (V) (Obs: V = Vertikala, H = Horisontella)
Verktygsantal:
Övre: 5,5 kW; Nedre: 3,5 kW
Spindeleffekt:
70～3000 mm
Panellängd:
30～1000 mm
Panelbredd:
9～60 mm
Paneltjocklek:
22,3 kW
Effekt:
5270 (L) * 2954 (B) * 2336 (H) mm
Totaldimensioner:
6 Bar
Lufttryck:
200 mm * 1; 150 mm * 1
Diameter på spånutsugsrör:
260 L/min
Luftförbrukning:
5300 m³/h
Luftvolym vid spånutsug:
30 m/s
Lufthastighet vid utsugsintag:
3000kg
Vikt:
Borraggregat
Enkelborrlåda (13V+10H) Övre: 13 (V) + 10 (H) + 1 (S); Nedre: 9 (V)
Borraggregat
Enkelborrlåda (13V+10H) Övre: 13 (V) + 10 (H) + 1 (S); Nedre: 9 (V)
Tappinslag
Automatisk tappinslag i fyra steg: borrning, renblåsning, limning, plugginsättning.
Dubbelgripare (Double gripper)
Dubbelgripare med 3,8 meter lång styrskena Maxhastighet 140 m/min för att förbättra effektiviteten. Maskinen har två tänger/gripklor som håller i och flyttar skivan. Det gör att maskinen kan positionera panelen extremt snabbt och exakt utan att tappa greppet, vilket sparar mycket tid under borrcykeln.
Optimerat borrområde.
Borrhuvudet är helt inkapslat, vilket förbättrar effektiviteten. Det skyddar rörliga delar och gör att maskinen kan arbeta i högsta hastighet utan risk för att spån sätter sig i gejdrar eller skenor, vilket minskar behovet av rengöring och stopp.
Med 5,5 kW ATC-luftkyld spindel
Kraftfullare och ger högre bearbetningseffektivitet. ATC (Automatic Tool Changer): Automatisk verktygsväxlare. Det betyder att spindeln kan byta fräs- eller borrverktyg helt själv från ett magasin utan att operatören behöver göra det manuellt.
ATC med fem verktygsplatser
Ny programvarustyrning
Statistik över bearbetningshistorik möjliggör realtidsövervakning av produktionsprocessen; simulera bearbetningsbanan för att visualisera processen och förutsäga bearbetningstiden exakt.
Möjliga tillval

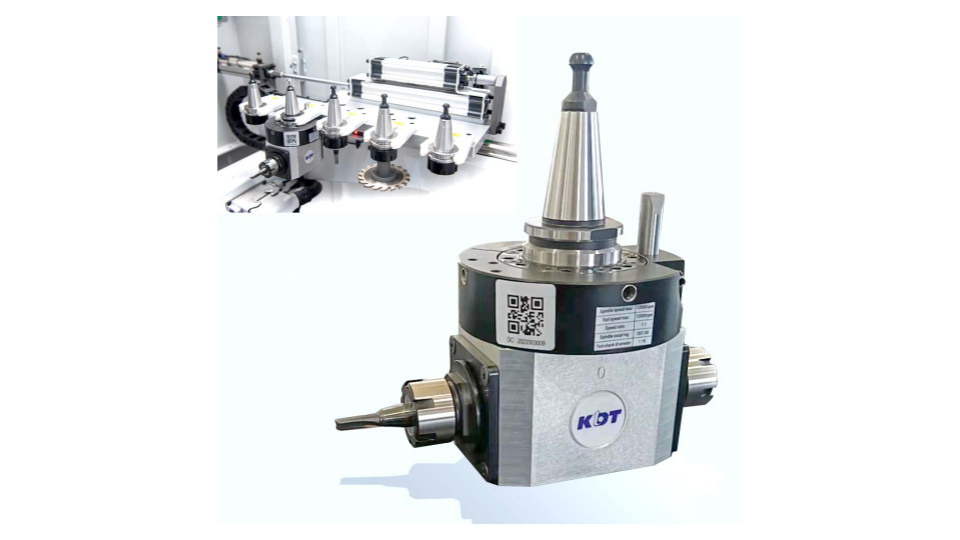

2-vägsaggregat (Vinkelaggregat)
Lämpligt för montering av olika profilfräsar, såsom spårfräsar, Lamello-fräsar och Lock-fräsar för bearbetning av panelkanter.
KD-610XHZ
Utrustad med automatisk verktygsväxlare (ATC), vilket gör det enklare att hantera baksidesspårning, fräsning, Lamello-spår och andra typer av bearbetningar.
Utrustad med en kraftigare huvudspindel på 5,5 kW för starkare och snabbare prestanda vid baksidesspårning och fräsning.
Det rörliga luftkuddebordet flyttas flexibelt utifrån hålpositionerna för att ge optimalt stöd åt skivorna, vilket förbättrar borrprecisionen och samtidigt förhindrar att spån samlas på undersidan.
Standardutrustad med sågklinga för att fräsa raka spår inom området 50–650 mm.
Programvaran kan simulera bearbetningsprocessen och förutsäga bearbetningstiden.
Registrerar produktionsstatistik så att du kan övervaka produktionsförloppet i realtid.
