KDT CNC Borrmaskin - KD-610NHZ
140 m/min
Maxhastighet X/A-axel:
90 m/min
Maxhastighet Y-axel:
50 m/min
Maxhastighet Z-axel:
75 m/min
Maxhastighet B-axel:
30 m/min
Maxhastighet C-axel:
Övre: 13 (V) + 10 (H); Nedre: 9 (V) (V = Vertikala borrar, H = Horisontella borrar)
Verktygsantal:
Övre: 5,5 kW; Nedre: 3,5 kW
Spindeleffekt:
70～3000 mm
Panellängd:
30～1000 mm
Panelbredd:
9～60 mm
Paneltjocklek:
21,9 kW
Effekt:
5270 (L) * 2660 (B) * 2190 (H) mm
Totaldimensioner:
6 Bar
Lufttryck:
200 mm * 1; 150 mm * 1
Diameter på spånutsugsrör:
260 L/min
Luftförbrukning:
5300 m³/h
Luftvolym vid spånutsug:
30 m/s
Lufthastighet vid utsugsintag:
3000kg
Vikt:
Enkelborrlåda (13V+10H)
ÖVRE: 13 (V) + 10 (H) + 1 (S); NEDRE: 9 (V) (V = Vertikala, H = Horisontella, S = Såg)
Enkelborrlåda (13V+10H)
ÖVRE: 13 (V) + 10 (H) + 1 (S); NEDRE: 9 (V) (V = Vertikala, H = Horisontella, S = Såg)
Dubbelgripare med 3,8 meter lång styrskena
Maximal hastighet 140 m/min för att förbättra effektiviteten.
Optimerat borrområde
Borrhuvudet är helt inkapslat (täckt), vilket förbättrar effektiviteten.
Med 5,5 kW ATC luftkyld frässpindel
Kraftfullare och ger högre bearbetningseffektivitet.
5,5 kW ATC-enhet (Automatisk verktygsväxlare)
Flera olika verktyg finns tillgängliga för grovfräsning (hogging), finfräsning och bearbetning för Lamello-kopplingar.
Nytt mjukvarustyrsystem
Statistik över bearbetningshistorik möjliggör realtidsövervakning av produktionsprocessen. Genom att simulera bearbetningsbanan visualiseras processen samtidigt som bearbetningstiden kan förutsägas exakt.
Layout
Möjliga tillval

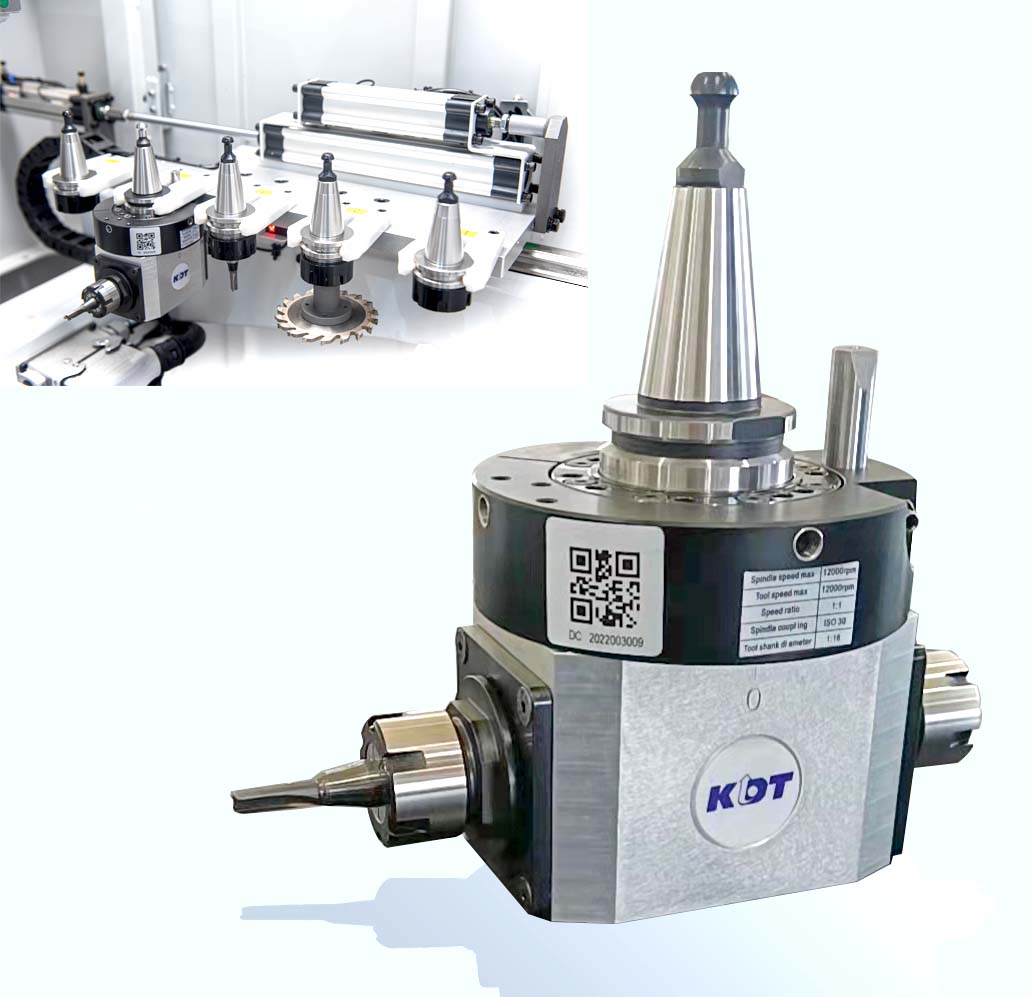

2-vägs vinkelaggregat
Lämpligt för montering av olika profilfräsar – såsom spårsågar, Lamello-fräsar och Lock-fräsar (låsfräsar) – för bearbetning av panelkanter.
KD-610NHZ NC-borrcenter för sex sidor. Utrustat med övre borrhuvud, en kraftfull spindel på 5,5 kW samt en automatisk verktygsväxlare (ATC) med 5 platser. Maskinen är kompatibel med flera olika dataformat för skivoptimering/CAD-CAM (CV-format). Den används främst för sexsidig borrning i alla typer av konstgjorda skivmaterial, inklusive gångjärnshål, genomgående hål, bottenhål/icke-genomgående hål samt horisontell borrning. Den kan dessutom borra symmetriska hålbilder samtidigt, samt utföra baksidesspårning, fräsning och bearbetning för dolda/osynliga beslag.
Automatisk verktygsväxlare (ATC) med 5 platser för spindeln, vilket gör det enklare att hantera baksidesspårning, fräsning, Lamello-spår och andra typer av bearbetningar.
Utrustad med en kraftigare huvudspindel på 5,5 kW för starkare och snabbare prestanda vid baksidesspårning och fräsning.
Det rörliga luftkuddebordet flyttas flexibelt utifrån hålpositionerna för att ge optimalt stöd åt skivorna, vilket förbättrar borrprecisionen och samtidigt förhindrar att spån samlas på undersidan.
Standardutrustad med sågklinga för att fräsa raka spår inom området 50–650 mm.
Programvaran kan simulera bearbetningsprocessen och förutsäga bearbetningstiden.
Registrerar produktionsstatistik så att du kan övervaka produktionsförloppet i realtid.
