KDT CNC Borrmaskin - KD-868E
140 m/min
Maxhastighet X/A-axel:
90 m/min
Maxhastighet Y/V-axel:
50 m/min
Maxhastighet Z/W-axel:
75 m/min
Maxhastighet B-axel:
30 m/min
Maxhastighet C-axel:
Övre: 64 (V) + 24 (H); Nedre: 18 (V)
Verktygsantal:
Övre: 5,5 kW * 2; Nedre: 3,5 kW * 2
Spindeleffekt:
70–3000 mm
Skivlängd:
Vänster arbetsstation: 30–650 mm; Höger arbetsstation: 30–800 mm
Skivbredd:
9–60 mm
Skivtjocklek:
54,2 kW
Effekt:

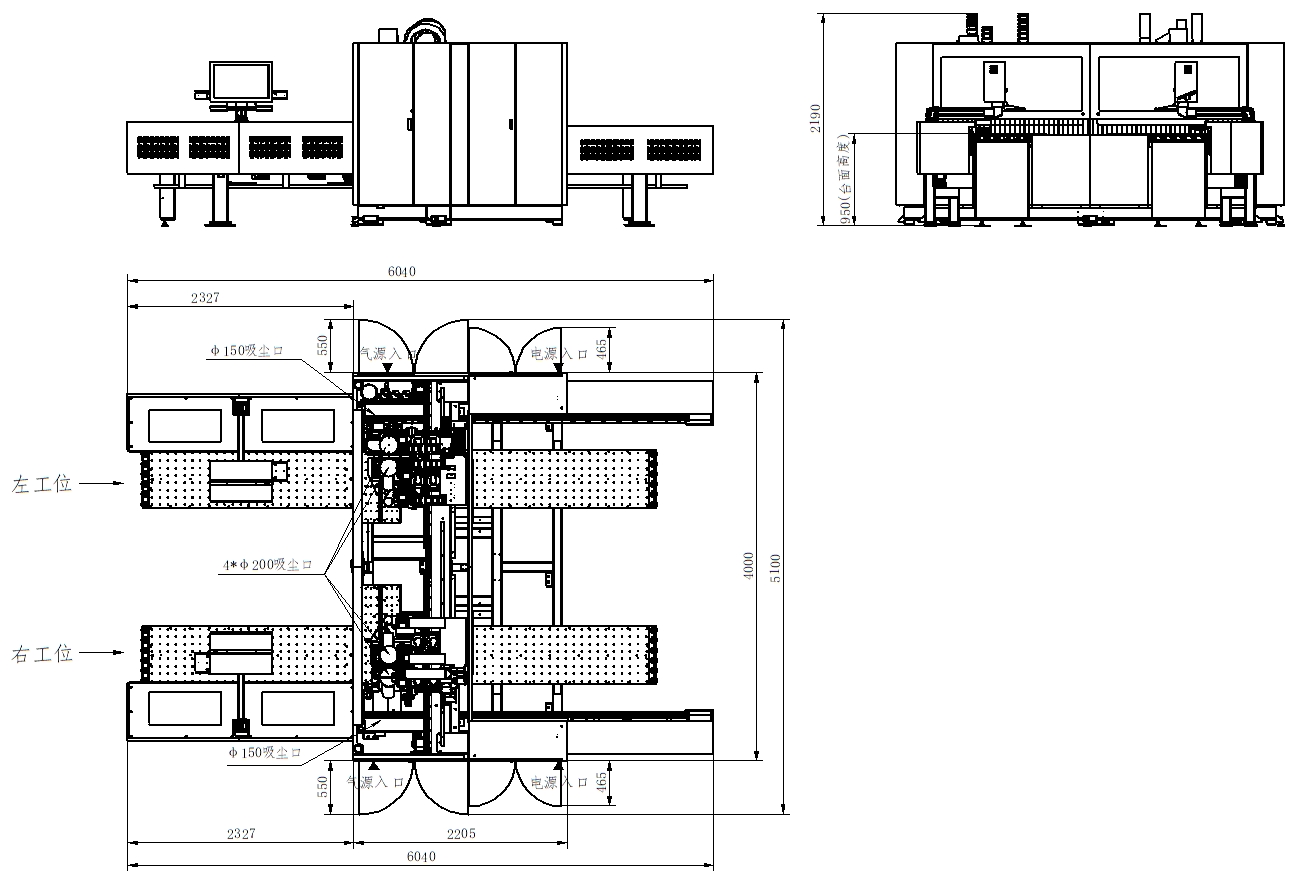

6040L * 4000B * 2190H mm
Totalmått (Yttermått):
φ200 mm * 4; φ150 mm * 2
Dimension spånstosar:
17 400 m³/h
Kapacitet spånsug:
6000 Kg
Vikt:
Kraftigt maskinstativ
Förstärkt maskinstativ i sektionsutförande med stödjande tvärbalk i ett trepunktssystem (3 shores-system).
Kraftigt maskinstativ
Förstärkt maskinstativ i sektionsutförande med stödjande tvärbalk i ett trepunktssystem (3 shores-system).
Borraggregat
Utrustad med 106 oberoende borrspindlar kan den bearbeta flera skivor samtidigt, vilket fördubblar effektiviteten.
Dubbla arbetsstationer
Max bearbetningsbredd 1220 mm / 800 mm, min. avstånd 64 mm när två övre borraggregat arbetar samtidigt.
Positioneringsstång med tre lager
Exakt positionering för små skivor, inga repor vid byte av gripklor
Positioneringslägen:
Välj mellan två positioneringslägen baserat på skivans storlek
Dubbla gripklor:
Uppgraderad med dubbla gripklor och lång styrskena, för snabb bearbetning av skivor med varierande hålbilder.
Dubbelt luftkuddebord (patenterat):
Det kan flyttas flexibelt beroende på hålens positioner, vilket ger optimalt stöd för skivan, förbättrar borrprecisionen och förhindrar att damm och spån samlas på undersidan.
Pneumatisk tryckplatta (patenterad):
Tryckplattan täcker en stor yta, vilket ger minimala vibrationer under bearbetningen och hög precision, samtidigt som den skyddar skivan från att repas.
Proaktiv borrning:
Planerar den optimala banan med hjälp av AI Myrkoloni-algoritmer (Ant Colony) för att uppnå snabbare aktivering av borrspindlarna; effektiviteten ökar med 15 %. Borrkapaciteten är så hög som 480 stycken/timme.
Kompatibel med olika programvaror
Exakt och snabb generering av bearbetningsbanor samt skanning i ett enda steg uppfyller behoven för serieborrning av alla typer av skivor.
Möjliga tillval

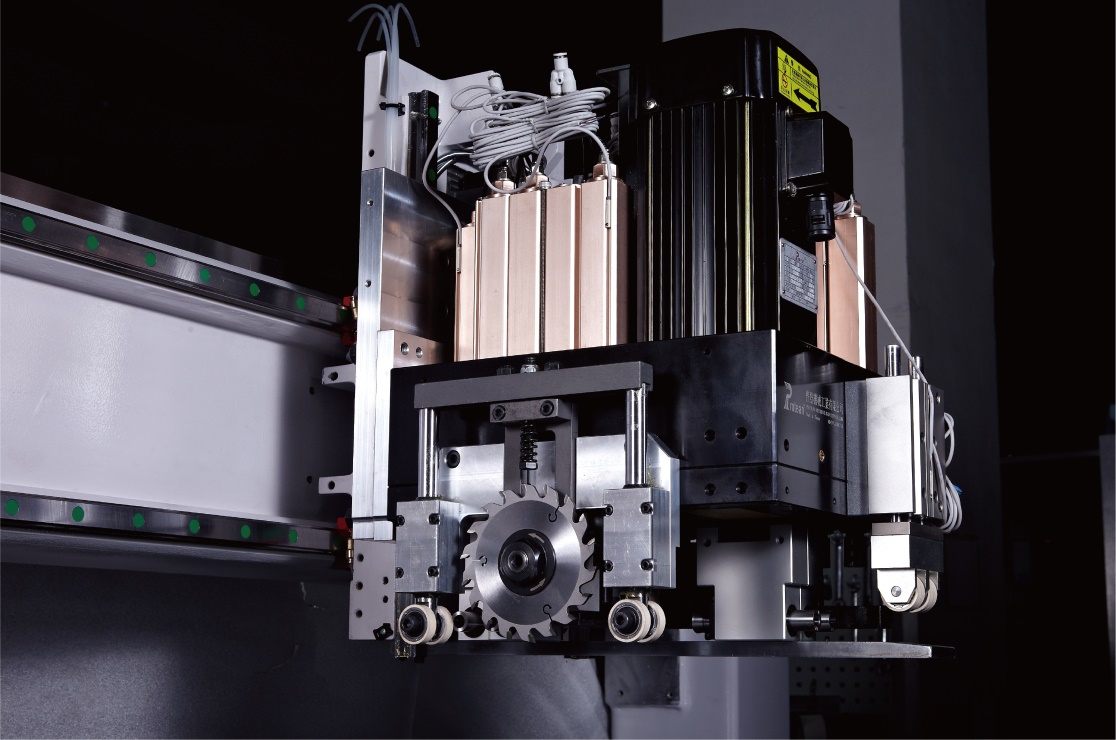

Sågklinga / Spårsåg
Spårsågen gör det möjligt att fräsa raka spår längs X/A-axeln på positioner mellan 55–880 mm av skivans bredd (varierar beroende på modell).
KD-868E Genomloppsmatad borrmaskin med dubbla arbetsstationer. Utrustad med 6 borrhuvuden som samverkar under bearbetningen för mångdubblad effektivitet. Den kan direktkopplas till en mängd olika optimerings- och kapslingsprogram (splitting software) och används främst för serieborrning av olika typer av konstgjorda skivmaterial. Maskinen kan bearbeta flera skivor samtidigt och tar upp minimal golvyta.
Sexsidig genomloppsborrmaskin med dubbla arbetsstationer och totalt 106 borrspindlar (82V + 24H) – intelligent och högeffektiv. (V = Vertikala, H = Horisontella)
Oberoende drift på de dubbla arbetsstationerna gör det möjligt att bearbeta skivor med helt olika moment samtidigt.
Egenutvecklat styrsystem som visuellt visar den optimala bearbetningsbanan.
