KDT CNC Borrmaskin - KD-868A
140 m/min
Maxhastighet X/A-axel:
90 m/min
Maxhastighet Y/V-axel:
50 m/min
Maxhastighet Z/W-axel:
75 m/min
Maxhastighet B-axel:
30 m/min
Maxhastighet C-axel:
Övre: 64 (V) + 24 (H); Nedre: 18 (V)
Verktygsantal:
Övre: 5,5 kW * 2; Nedre: 3,5 kW * 2 (Maskinen har dubbla spindlar både uppe och nere)
Spindeleffekt:
250～2800 mm
Panellängd:
Vänster arbetsstation: 45～650 mm; Höger arbetsstation: 45～800 mm
Panelbredd:
9～60 mm
Paneltjocklek:
59,5 kW
Effekt:
7100 (L) * 4000 (B) * 2190 (H) mm
Totaldimensioner:
6 Bar
Lufttryck:
200 mm * 4; 150 mm * 2
Diameter på spånutsugsrör:
900 L/min
Luftförbrukning:
17 400 m³/h
Luftvolym vid spånutsug:
30 m/s
Lufthastighet vid utsugsintag:
7700kg
Vikt:
Kraftigt maskinstativ
(Heavy-duty maskinstativ) Förstärkt maskinstativ i sektionsutförande med stödjande tvärbalk i ett 3-pelarsystem (3-benssystem).
Kraftigt maskinstativ
(Heavy-duty maskinstativ) Förstärkt maskinstativ i sektionsutförande med stödjande tvärbalk i ett 3-pelarsystem (3-benssystem).
Borrlådelayout
Utrustad med 106 eller 94 oberoende borrspindlar, vilket gör att maskinen kan bearbeta flera skivor samtidigt och fördubbla effektiviteten.
Dubbla arbetsstationer med oberoende drift
Maximal bearbetningsbredd 1220 mm / 800 mm, och ett minsta avstånd på 64 mm när de två övre borrlådorna arbetar samtidigt.
Detektering av panelbredd
Smart positionering av den högra arbetsstationen.
Automatisk kuggpositionering
Intelligent och effektiv – automatisk positionering helt utan manuell hantering.
Längre gripare
Automatisk sidoriktning och positionering, intelligent undvikande av borrlägen samt en materialförflyttning på upp till 140 m/min, vilket avsevärt förbättrar effektiviteten.
Automatisk in- och utmatningsanordning
Vänster och höger arbetsbord är utrustade med separata enheter för automatisk in- och utmatning, vilket gör det möjligt att köra maskinen fristående eller integrerad i en produktionslinje.
Egenutvecklad programvara
Den optimala bearbetningsbanan visualiseras för att uppnå bästa möjliga produktionsstatus, och borreffektiviteten är så hög som 480 stycken/timme.
Kompatibel med olika programvaror
Noggrann och snabb generering av bearbetningsbanor samt scanning i ett enda steg – uppfyller behoven för serieborrning av alla typer av skivor.
Layout
Möjliga tillval

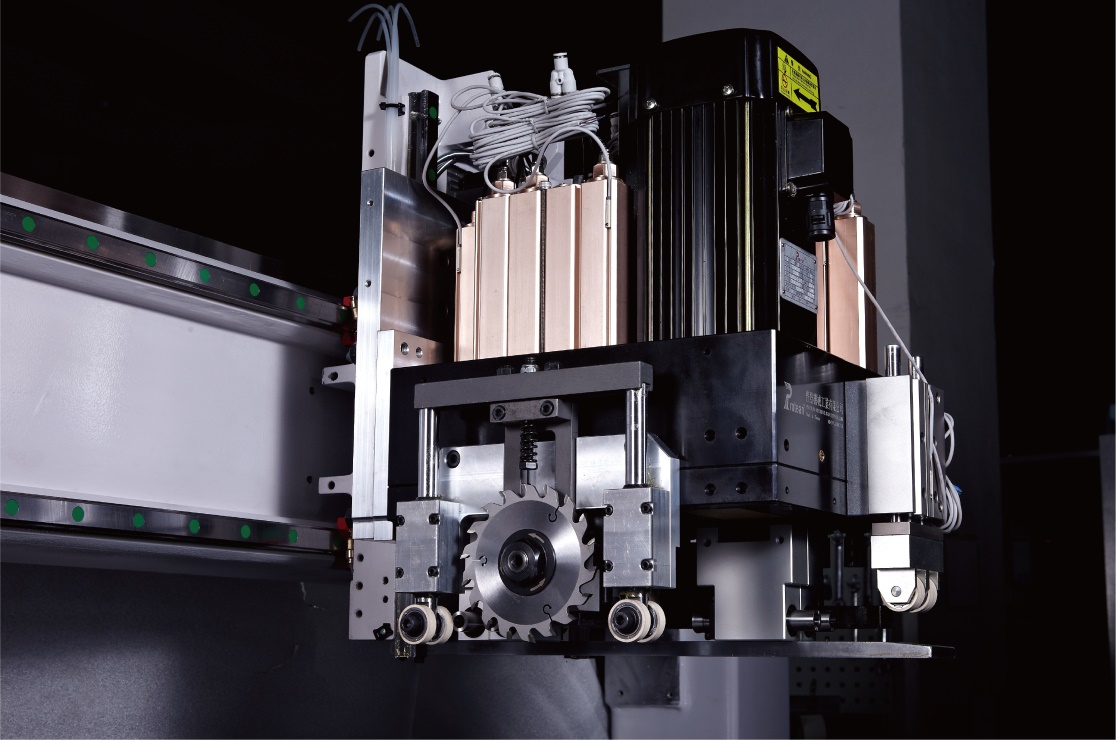

Sågklinga (Spårsåg)
Spårsågen gör det möjligt att såga raka spår längs X/A-axeln på positioner mellan 55–880 mm över panelens bredd (varierar beroende på modell).
KD-868A Genomloppsmatat CNC-borrcenter för sex sidor med dubbla arbetsstationer. Maskinen är utrustad med fyra borrlådor som samverkar under bearbetningen, vilket fördubblar effektiviteten. Den kan direktkopplas till en mängd olika optimerings- och kapslingsprogram (splitting software). Maskinen används främst för serieborrning av olika typer av konstgjorda skivmaterial och kan bearbeta flera skivor samtidigt.
Sexsidig genomloppsborrmaskin med dubbla arbetsstationer och totalt 106 borrspindlar (82V + 24H) – intelligent och högeffektiv. (V = Vertikala, H = Horisontella)
Oberoende drift på de dubbla arbetsstationerna gör det möjligt att bearbeta skivor med olika moment samtidigt, vilket ger en borrkapacitet på upp till 7 skivor per minut.
Utrustad med automatiska in- och utmatningsbord (både huvud- och hjälpbord) som kan kopplas till enskilda eller flera maskiner i linje. Den är även utrustad med en automatisk enhet för positionsförskjutning, vilket gör att inmatningspositioneringen sker helt utan manuell hantering.
Egenutvecklat styrsystem som visuellt visar den optimala bearbetningsbanan.
Hjälpstationen är utrustad med fotocell för detektering av skivbredd samt intelligent kalibrering av stationens nollpunkt/positioneringsreferens, vilket säkerställer hög bearbetningsprecision.
