KDT CNC Borrmaskin - KD-812ZA
140 m/min
Maxhastighet X/A-axel:
90 m/min
Maxhastighet Y/V-axel:
50 m/min
Maxhastighet Z/W-axel:
75 m/min
Maxhastighet B-axel:
30 m/min
Maxhastighet C-axel:
Övre: 64 (V) + 24 (H); Nedre: 18 (V)
Verktygsantal:
Övre: 5,5 kW * 2; Nedre: 3,5 kW * 2
Spindeleffekt:
200–2800 mm
Arbetsstyckets längd:
Vänster arbetsstation: 45–1220 mm; Höger arbetsstation: 45–800 mm
Skivbredd:
9–60 mm
Skivtjocklek:
59,5 kW
Effekt:

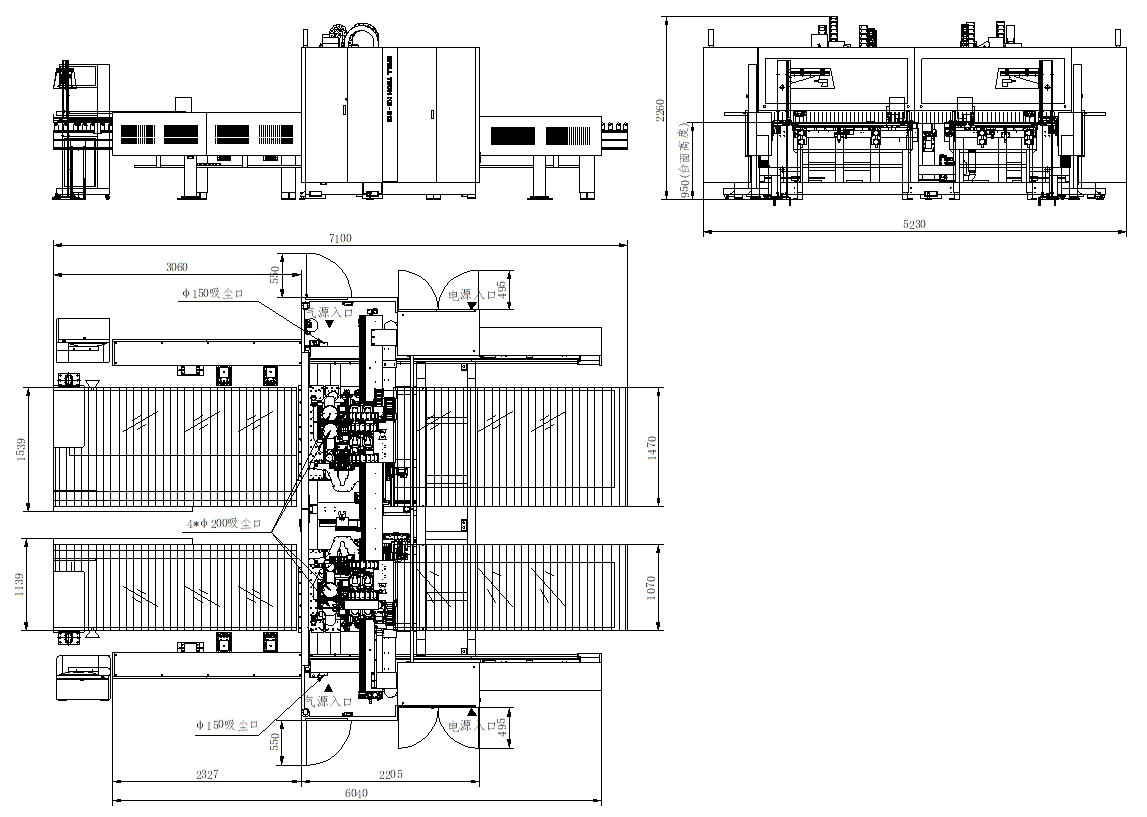

7100L * 5230B * 2190H mm
Totalmått (Yttermått):
Diameter φ200 mm * 4; φ150 mm * 2
Dimension spånstosar:
900 L/min
Luftförbrukning:
17 400 m³/h
Rek. spånsugkapacitet
8800kg
Vikt:
Borraggregat
Utrustad med 106 oberoende borrspindlar kan den bearbeta flera skivor samtidigt, vilket fördubblar effektiviteten.
Borraggregat
Utrustad med 106 oberoende borrspindlar kan den bearbeta flera skivor samtidigt, vilket fördubblar effektiviteten.
Vänster station:
5-positioners linjärt verktygsmagasin + 1-positions magasin för sidoputs/sidofräs; Höger station: 5-positioners linjärt verktygsmagasin
Dubbla arbetsstationer
Max bearbetningsbredd 1220 mm / 800 mm, min. avstånd 64 mm när två övre borraggregat arbetar samtidigt.
Detektering av skivbredd
Smart positionering av höger arbetsstation
Automatisk växelpositionering
Intelligent och effektiv, automatisk positionering utan behov av manuell hantering.
Längre gripklor
Automatisk sidoriktning och positionering, intelligent undvikande av borrpositioner samt en materialmatningshastighet på upp till 140 m/min, vilket avsevärt förbättrar effektiviteten.
Automatisk in- och utmatningsanordning
De vänstra och högra arbetsborden är utrustade med separata enheter för automatisk in- och utmatning, vilket gör det möjligt med både fristående drift (singelmaskin) och seriekoppling av flera maskiner.
Proaktiv borrning:
Planerar den optimala banan med hjälp av AI Myrkoloni-algoritmer (Ant Colony) för att uppnå snabbare aktivering av borrspindlarna; effektiviteten ökar med 15 %. Borrkapaciteten är så hög som 480 stycken/timme.
Kompatibel med olika programvaror
Exakt och snabb generering av bearbetningsbanor samt skanning i ett enda steg uppfyller behoven för serieborrning av alla typer av skivor.
Kraftigt maskinstativ
Förstärkt maskinstativ i sektionsutförande med stödjande tvärbalk i ett trepunktssystem (3 shores-system).
KD-812ZA
Sexsidig genomloppsborrmaskin med dubbla arbetsstationer och totalt 106 borrspindlar (82V + 24H) – intelligent och högeffektiv. (V = Vertikala, H = Horisontella)
Oberoende drift på de dubbla arbetsstationerna gör det möjligt att bearbeta skivor med helt olika moment samtidigt, vilket ger en borrkapacitet på upp till 8 skivor per minut.
Utrustad med automatiska in- och utmatningsbord (både huvud- och hjälpbord) som kan kopplas till enskilda eller flera maskiner i linje. Har även en automatisk positioneringsenhet för materialförflyttning som helt eliminerar manuell hantering.
Egenutvecklat styrsystem som visuellt visar den optimala bearbetningsbanan.
Hjälpstationen är utrustad med fotocell för detektering av skivbredd samt intelligent kalibrering av stationens nollpunkt/positioneringsreferens, vilket säkerställer hög bearbetningsprecision.
