KDT CNC Nesting - KN2609DL
2850 x 1860 x 60
mm arbetsområde
9
kW spindelmotor
12
st verktygsplatser
80 / 80 / 30
m/min axelhastighet
6
vakuumzoner
2 x 244
m3h vakuumkapacitet
Borrlåda 10V
Borrlåda med 10 vertikala spindlar i optimerad layout för högre precision. Förbättrad kapacitet för simultanborrning vilket ger en effektivare bearbetningscykel.
Borrlåda 10V
Borrlåda med 10 vertikala spindlar i optimerad layout för högre precision. Förbättrad kapacitet för simultanborrning vilket ger en effektivare bearbetningscykel.
Spindelmotor
En kraftfull frässpindel på 9 kW möjliggör fräsoperationer med hög kvalitet och kapacitet.
Verktygsväxlare
Linjär verktygsväxlare (ATC) med 12 platser. Automatisk växling som är särskilt lämpad för produktion av planmöbler och dörrar.
Drivsystem
Ett 1,5 kW servosystem med absolutencoder som eliminerar behovet av referenskörning (homing) vid uppstart. Levererar hög hastighet och verkningsgrad.
Vakuumzonbord
Vakuumbord med 6 zoner som säkerställer hög hållkraft av arbetsstycket. Maskinstativet är avspänningsglödgat för att bibehålla strukturell stabilitet och precision över tid utan deformation.
Vakuumpump
Utrustad med två Becker torrgående vakuumpumpar (244 m³/h per styck). Högt flöde som säkerställer kraftig fastsugning av skivmaterial och förhindrar att mindre detaljer flyttar på sig.
Styrsystem
Tydligt numeriskt gränssnitt.
Drivmekanism Z-axel
Z-axeln är utrustad med kulskruv, vilket ger hög rörelseprecision och en kompakt konstruktion.
Drivmekanism X/Y-axel
X/Y-axlarna är utrustade med högprecisions snedskurna kuggstänger

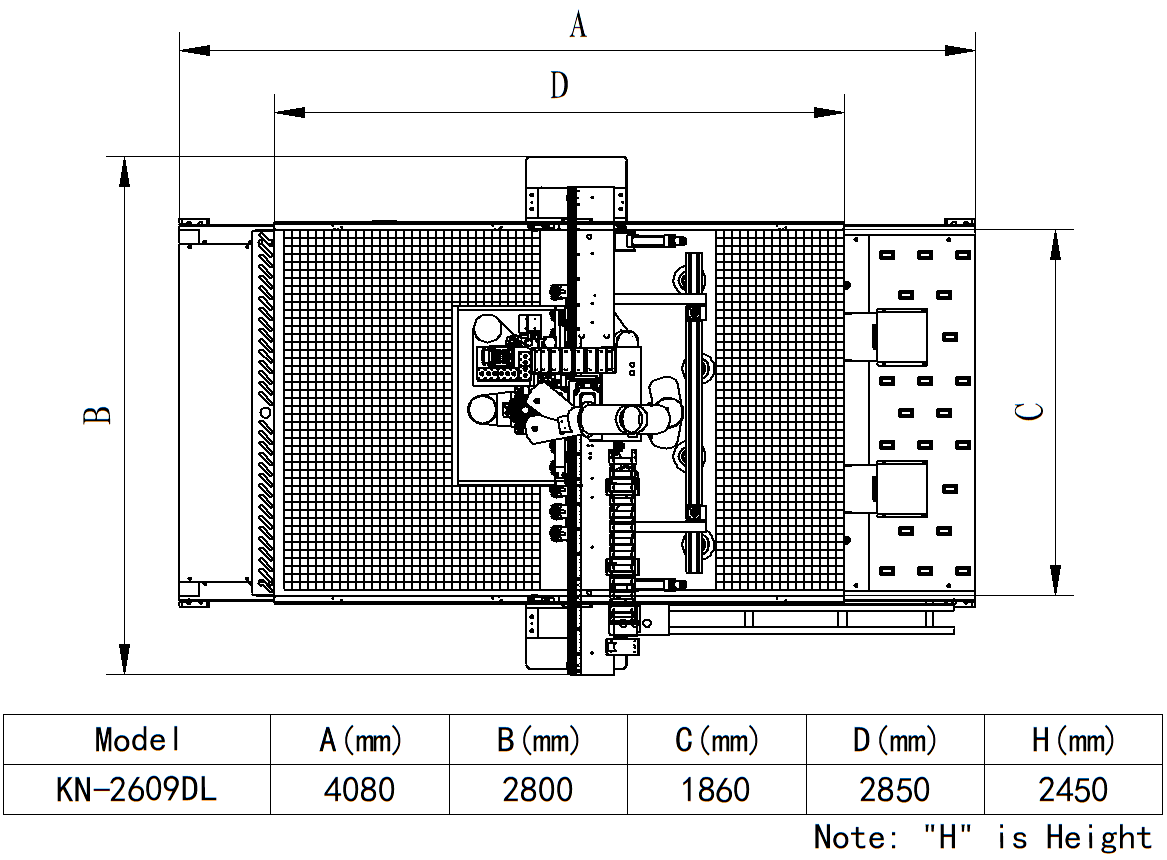

Layout
Mer information
KDT:s högkvalitativa bearbetningscenter är anpassat för nesting-produktion av måttanpassade möbler. Maskinen är kompatibel med bearbetningsdata från olika externa optimeringsprogram (tredjepartsmjukvara), vilket gör den mycket användarvänlig.
Standardutrustad medcanbus-baserat styrsystem Ett system med hög störningsimmunitet och goda utbyggnadsmöjligheter.
10V borrlåda Borraggregat med 10 vertikala spindlar för ökad precision och effektivitet.
Etikettskrivare av industristandard Erbjuder hög driftsäkerhet och stabilitet i produktionen.
Linjär verktygsväxlare (ATC) med 12 platser Möjliggör snabba verktygsbyten och är särskilt lämpad för tillverkning av skivmöbler och dörrar.
Utrustad med ecoWarm-enhet En funktion som underlättar felsökning och kontroll av systemets status.
