KDT CNC Borrmaskin - KD-612NHSZ
140 m/min
Maxhastighet (X/A-axel):
90 m/min
Maxhastighet (Y/V-axel):
50 m/min
Maxhastighet (Z/W-axel):
75 m/min
Maxhastighet (B-axel):
30 m/min
Maxhastighet (C-axel):
Övre: 26 (V) + 18 (H); Undre: 9 (V)
Antal verktyg:
Övre: 5,5 kW; Undre: 3,5 kW
Spindeleffekt:
70–3000 mm
Skivlängd:
50–1220 mm; 30–50 mm
Skivbredd:
9–60 mm
Skivtjocklek:
28,22 kW
Effekt:
6040 (L) × 3140 (B) × 2190 (H) mm
Totalmått:
6 Bar
Lufttryck:
3500kg
Vikt:
Kraftigt maskinstativ / maskinkropp
Ramen är bearbetad genom robotsvetsning, glödgning, slungrensning, sandblästring, finbearbetning och andra processer, vilket garanterar en långsiktigt stabil drift.
Kraftigt maskinstativ / maskinkropp
Ramen är bearbetad genom robotsvetsning, glödgning, slungrensning, sandblästring, finbearbetning och andra processer, vilket garanterar en långsiktigt stabil drift.
Dubbla övre borrlådor
Övre: 26 (V) + 18 (H); Undre: 9 (V) (V = Vertikala, H = Horisontella)
Sidofräsaggregat + linjärt verktygsmagasin med 5 platser
Flera olika verktyg kan installeras för att klara kraven för dolda beslag (osynliga sammansättningar) och avancerad spårfräsning, vilket ökar bearbetningseffektiviteten.
Positioneringsstång med tre lager
Exakt positionering för små skivor, förhindrar repor när griparna byter grepp.
Dubbla positioneringsenheter
Väljer automatiskt rätt positioneringsläge (fast eller rörligt) baserat på skivans storlek, vilket förbättrar bearbetningseffektiviteten.
Flytande och självrengörande gripar/tänger
Med en 5,5 m lång styrskena och en förflyttningshastighet på 140 m/min kan griparna effektivt blåsa bort damm och spån från skivans yta.
Dubbla, rörliga luftkuddebord
Flyttas flexibelt utifrån hålpositionen för att ge optimalt stöd åt skivan, vilket förbättrar borrprecisionen och förhindrar att spån samlas på undersidan.
Pneumatisk tryckplatta
Tryckplattan täcker en stor yta, vilket ger minimala vibrationer under bearbetning, hög precision och skyddar skivan från att repas.
Nytt styrsystem
Simulerar bearbetningsprocessen för att förutsäga bearbetningstiden.
Centraliserat spånutsug via transportband
Samlar effektivt upp och transporterar bort allt damm och spån som faller ner i maskinen.
Skanner
Skanna etiketten för att identifiera bearbetningsfilen (levereras som standard med handskanner/skannerpistol).
Mångsidig bearbetning
Hanterar enkelt en mängd olika tillverkningsprocesser och ökar produktionseffektiviteten.
Layout:
Möjliga tillval

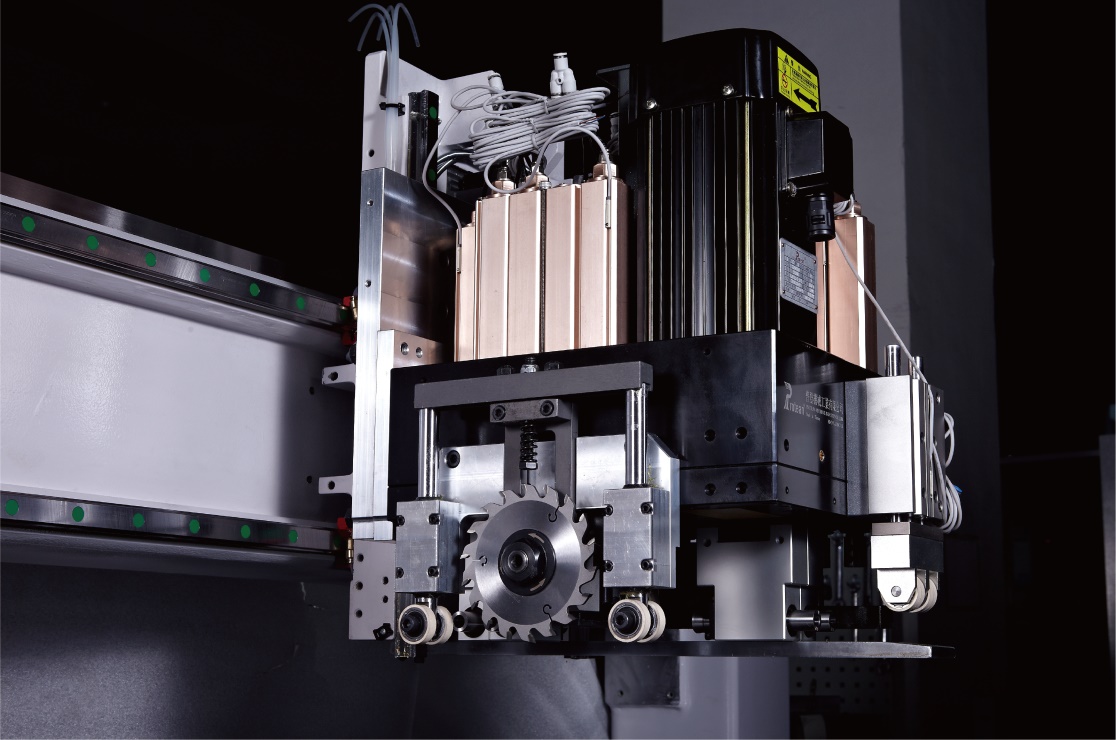

Sågklinga / Spårsåg
Spårsågen gör det möjligt att fräsa raka spår längs X/A-axeln på positioner mellan 55–880 mm av skivans bredd (varierar beroende på modell).

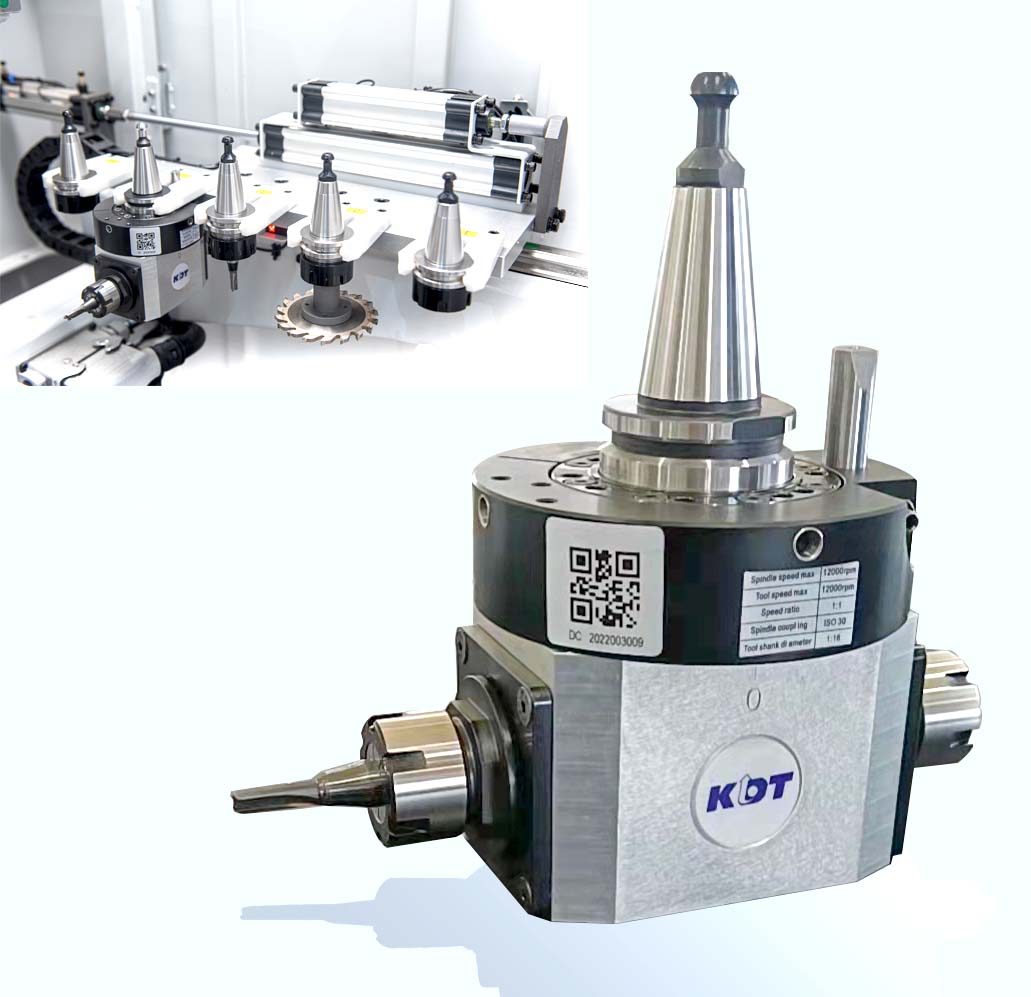

2-vägs vinkelaggregat
Lämpligt för montering av olika profilfräsar, såsom spårfräsar, Lamello-fräsar och Lock-fräsar (för dolda beslag) för bearbetning av skivans kanter.
KD-612NSZ NC-borrcenter för sex sidor med dubbla borrlådor. Maskinen är utrustad med dubbla borrlådor och en automatisk verktygsväxlare (ATC) med 5 platser för samtidig bearbetning och maximal effektivitet. Enmansbetjäning med minimal arbetsbelastning, som kan direktkopplas till en mängd olika optimerings- och kapslingsprogram (splitting software). Den används främst för bearbetning av sex sidor på olika typer av konstgjorda skivmaterial (gångjärnshål, genomgående hål, bottenhål/icke-genomgående hål), horisontell borrning samt samtidig borrning av symmetriska hålbilder. Den kan även utföra baksidesspårning och fräsning med mindre spindlar.
Automatisk verktygsväxlare (ATC) med 5 platser för spindeln, vilket gör det enklare att hantera baksidesspårning, fräsning, Lamello-spår och andra typer av bearbetningar.
Utrustad med dubbla gripar/tänger och lång styrskena. Griparnas maxhastighet är upp till 140 m/min, och maskinen känner automatiskt av hålpositioner för att slippa tidsödande omtag (greppbyten). Griparnas slaglängd är upp till 5,5 meter, vilket gör att stora skivor kan hanteras i ett svep för att korta ner bearbetningstiden.
Utrustad med dubbla, rörliga luftkuddebord som flyttas flexibelt utifrån hålpositionen för att förbättra borrprecisionen och förhindra att undersidan skadas eller repas.
Dubbla positioneringslägen för mer exakt och effektiv uppriktning av olika typer av paneler.
Centraliserat spånutsug via transportband som effektivt samlar upp och transporterar bort allt damm och spån som faller ner i maskinen.
Programvaran kan simulera bearbetningsprocessen och förutsäga bearbetningstiden.
Registrerar produktionsstatistik så att du kan övervaka produktionsförloppet i realtid.
